En ondertussen al een mooie oplossing kunnen bedenken Adrie ?

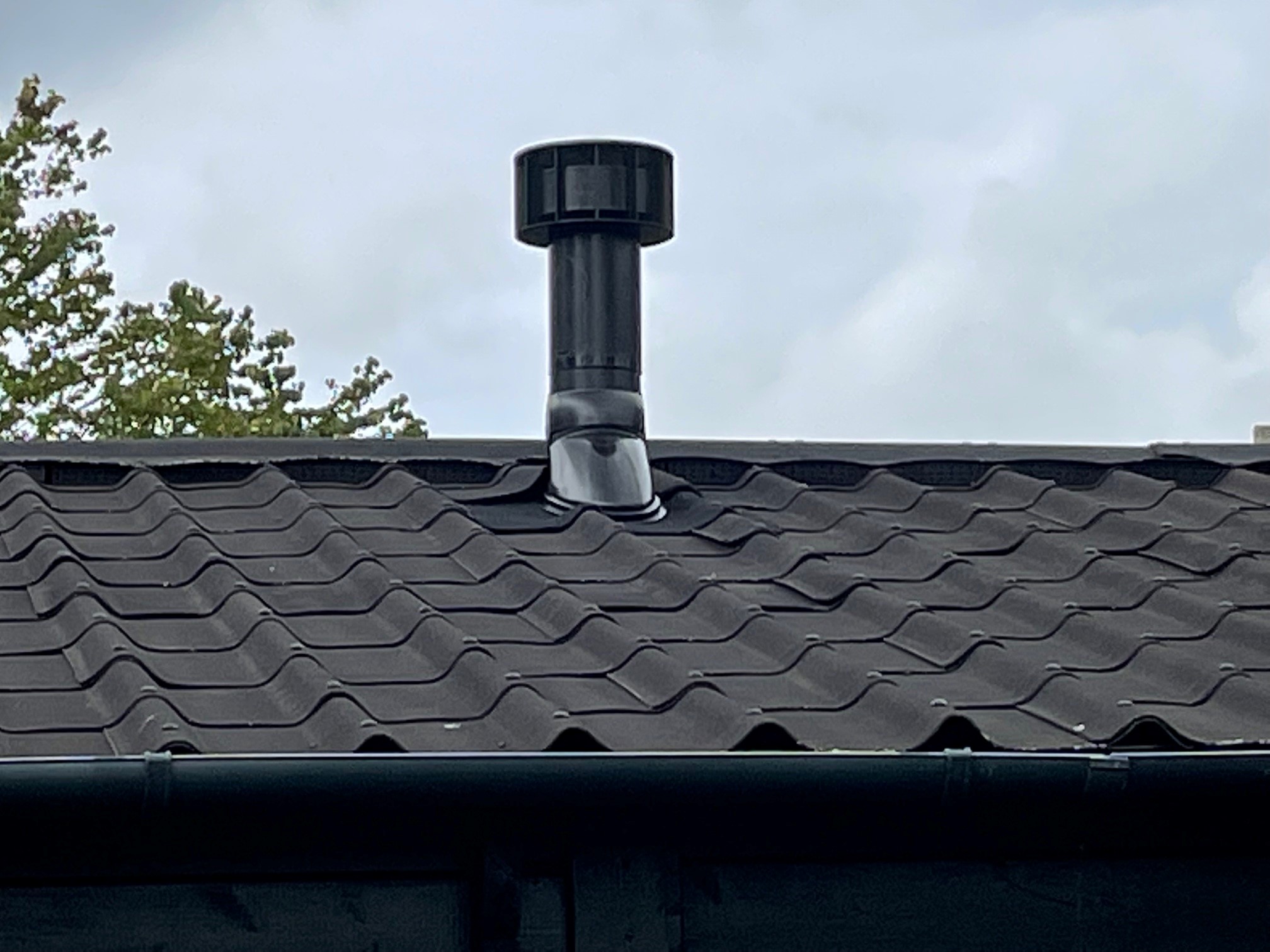

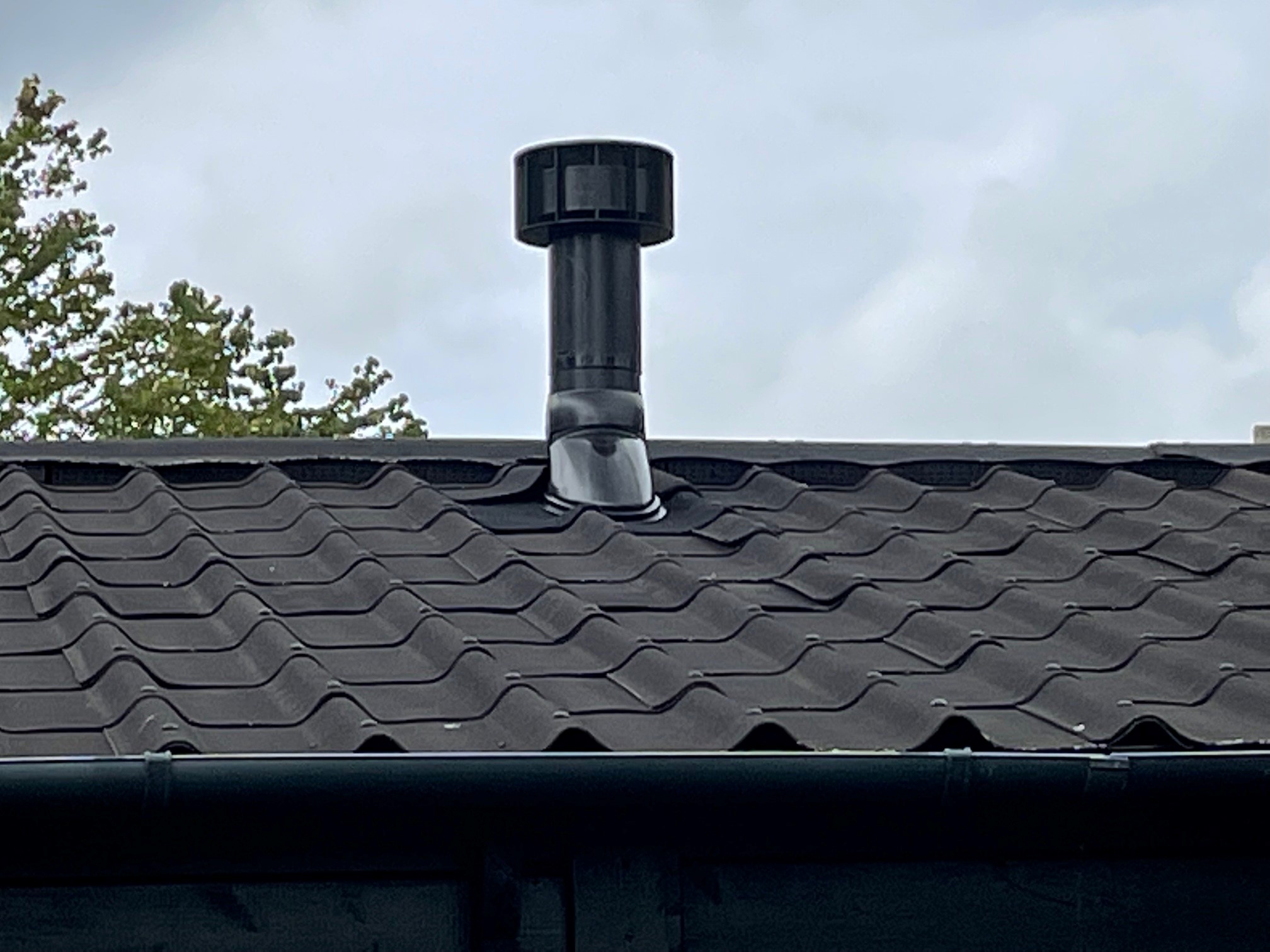

Hier is eindelijk het dak dicht. Heb een doorvoer van 150 in het dak laten branden. Nu nog iets maken dat functioneel is en er mooi uit ziet.


Adrie

Kooltjesharker



Berichten
160
Helaas nog niet. Nog wel een paar keer het probleem ervaren, maar er nog niets aan kunnen doen.

Ga het waarschijnlijk in stappen proberen. Eerst een buisventilator net onder het dak hangen en indien nodig een afzuigkap toevoegen. Maar er staat eerst een ander projectje op de prioriteiten lijst...m'n dochter krijgt een nieuwe kamer met custom bed+kasten :)

  • Leuk
Waarderingen: Bram

Bucari007

Stoker



Berichten
276
Ik ben ook aan het uitdenken. Ik hoef geen enorme hoogte te overbruggen, dus hoop met een dakdoorvoer en buisventilator klaar te zijn. Het gaat mij mn om de low en slow sessies. Ben benieuwd ook hoe jullie het aanpakken.


Verstuurd vanaf mijn SM-G975F met Tapatalk


Adrie

Kooltjesharker



Berichten
160
Ik ben ook aan het uitdenken. Ik hoef geen enorme hoogte te overbruggen, dus hoop met een dakdoorvoer en buisventilator klaar te zijn. Het gaat mij mn om de low en slow sessies. Ben benieuwd ook hoe jullie het aanpakken.


Verstuurd vanaf mijn SM-G975F met Tapatalk
Dat zit er inderdaad redelijk dicht bij! Misschien dat zelfs alleen een dakdoorvoer daar al wel helpt! Bij L&S heb ik eigenlijk weinig last, de hoeveelheid rook die daar afkomt wordt wel goed genoeg verdeeld. Kan me wel voorstellen dat dat bij jou iets anders is (iets meer afgesloten) maar daarom kan ik me ook voorstellen dat alleen een doorvoer al voldoende is...


Bram

Gerijpt





Berichten
4.212
Ik ben ook aan het uitdenken. Ik hoef geen enorme hoogte te overbruggen, dus hoop met een dakdoorvoer en buisventilator klaar te zijn. Het gaat mij mn om de low en slow sessies. Ben benieuwd ook hoe jullie het aanpakken.

Je zou ook even moeten kijken wat de wind doet. Dit ivm hoogte of routing van de uitblaas. Dat de rook niet terug onder de kap kan slaan.
Als ik zo naar jou overkapping kijk zou ik aan een van de zijkanten in de nok een uitblaas maken. Op het hoogste punt. Jou afdak heeft al een natuurlijke vorm van een afzuigkap. De rook zal zich eerst ophopen in het hoogste punt. Daar de rook afzuigen zal mooi werken.

De rookontwikkeling bij low en slow is hier ook verwaarloosbaar. Het afgrillen of directe bereidingen van vis enz. wat veel rook ontwikkeld geeft vaak een probleem. Hutje staat zo blauw. Als dat stevig afgevoerd kan worden is het beter toeven. Je hebt iig geen last van de muggen :cool:


de volle

Pitmaster



Berichten
818
De enige ventilatoren die ik ken voor buiten op het dak is een openhaard ventilator maar of die voldoende m3 zuigt is de vraag. En dat is een fikse prijs. Deze ? https://www.ventilatieshop.com/dakv...tanden-motor-max-573-m3-h/?sqr=dakventilator&.
Dan zijn er ook nog axiale dakventilatoren. Die passen niet op eenstandaard pijpje. Wel even zoeken want er zitten grote prijsverschillen tussen de diverse merken.


Bucari007

Stoker



Berichten
276
De enige ventilatoren die ik ken voor buiten op het dak is een openhaard ventilator maar of die voldoende m3 zuigt is de vraag. En dat is een fikse prijs. Deze ? https://www.ventilatieshop.com/dakv...tanden-motor-max-573-m3-h/?sqr=dakventilator&.
Dan zijn er ook nog axiale dakventilatoren. Die passen niet op eenstandaard pijpje. Wel even zoeken want er zitten grote prijsverschillen tussen de diverse merken.
Thanks. Ga eerst even kijken wat het doet zonder ventilator, en anders toch maar op zoek naar iets soortgelijks!

Verstuurd vanaf mijn SM-G975F met Tapatalk


Sander288019

Vuurmaker



Berichten
84
Ik ben ook aan het nadenken over een afzuiging. Ik heb een kapschuur idee waar de BGE komt te staat waar je in winter ook wil Qen.

Idee is een Ubbink Ubiflex te gebruiken met een Multivent.




En dan aan de onderkant boven de BBQ een Buisventilator met regenrand om snel af te zuigen:



Twijfel alleen over de temperaturen/vet van de BBQ...


Adrie

Kooltjesharker



Berichten
160
Ik ben ook aan het nadenken over een afzuiging. Ik heb een kapschuur idee waar de BGE komt te staat waar je in winter ook wil Qen.

Idee is een Ubbink Ubiflex te gebruiken met een Multivent.

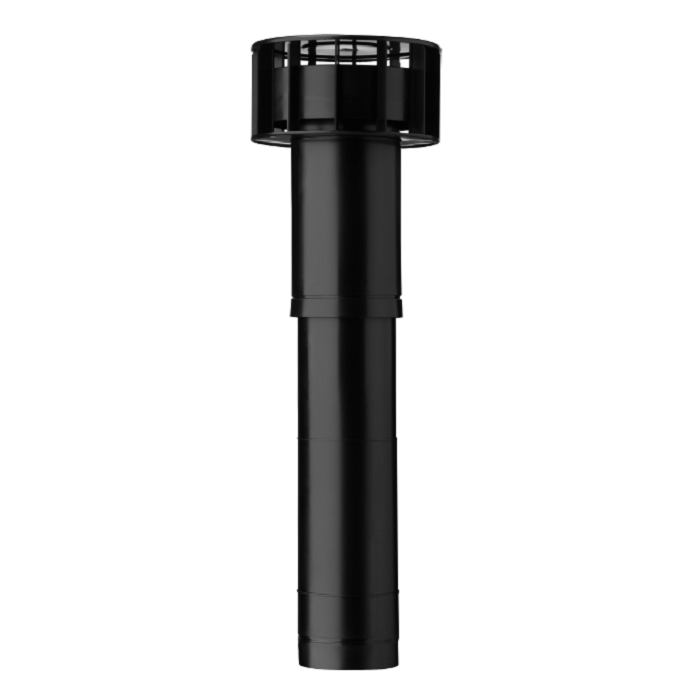

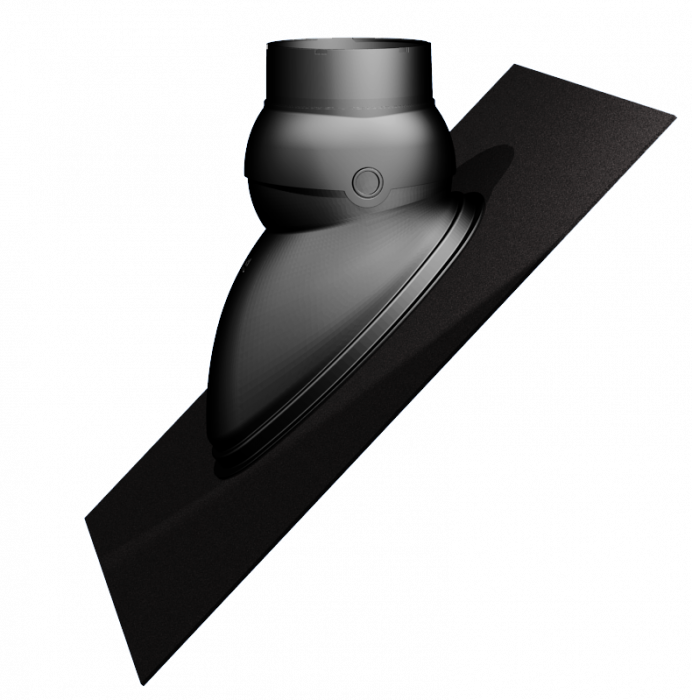

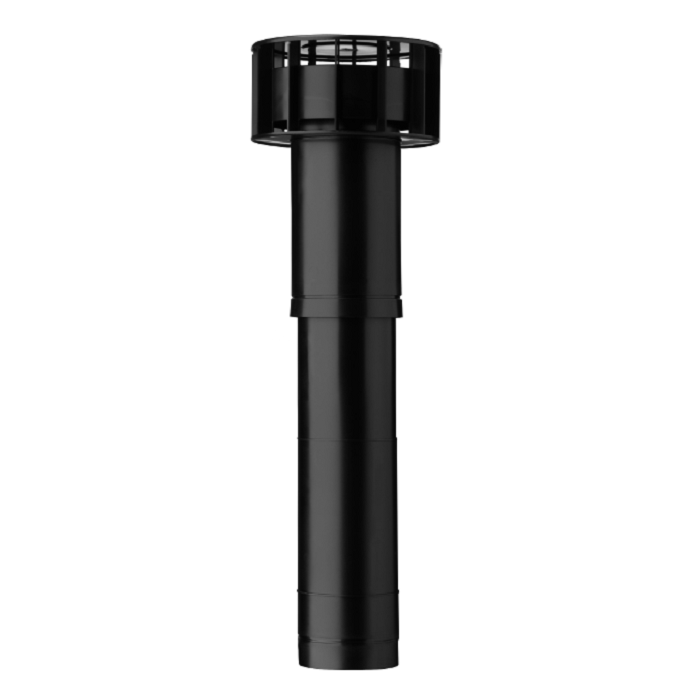

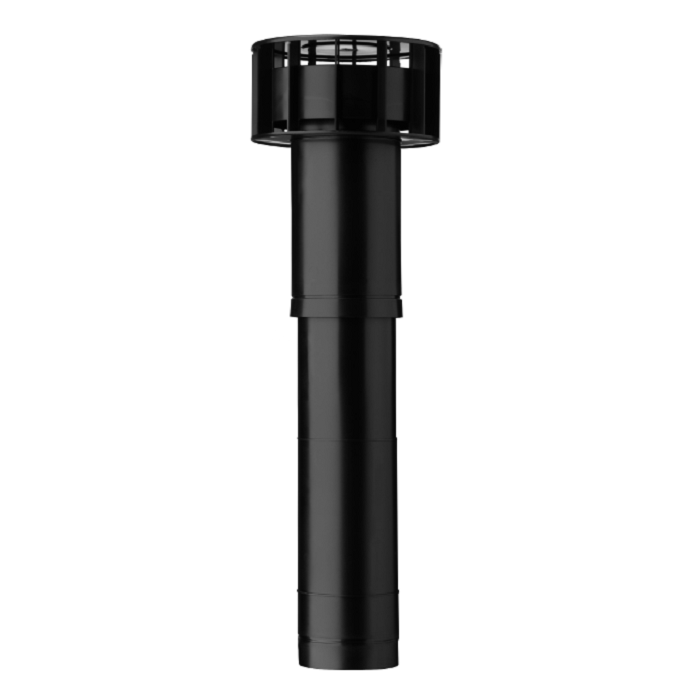

Bekijk bijlage 23729Bekijk bijlage 23730

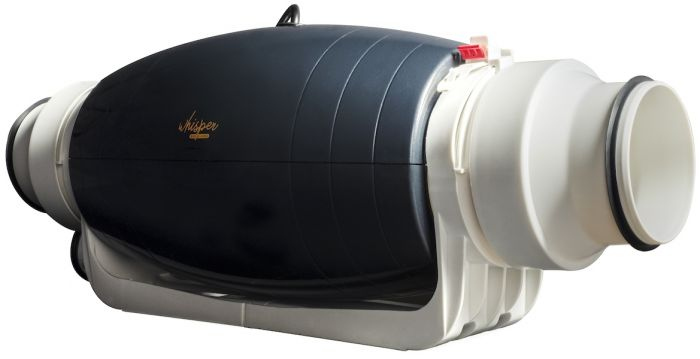

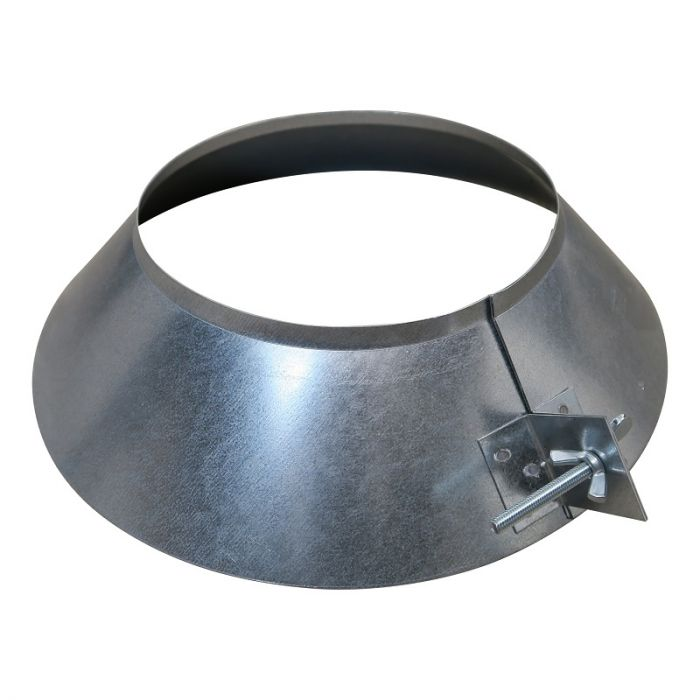

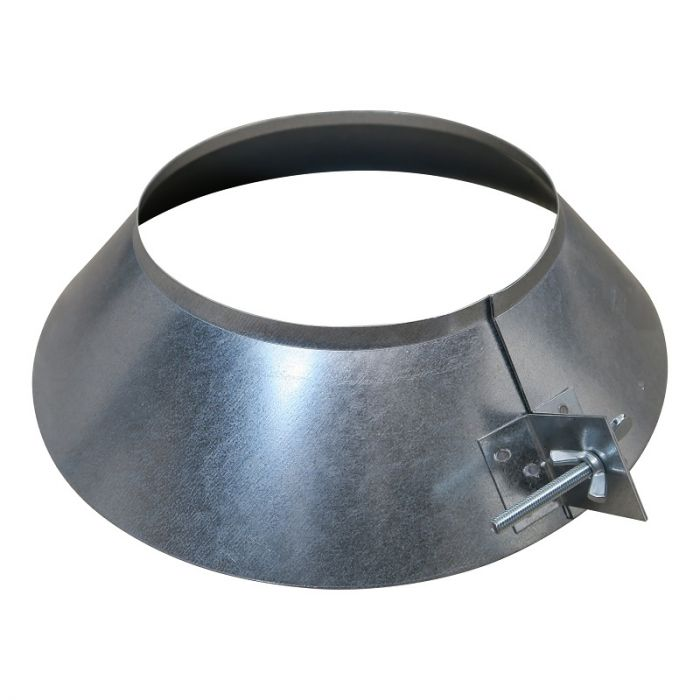

En dan aan de onderkant boven de BBQ een Buisventilator met regenrand om snel af te zuigen:

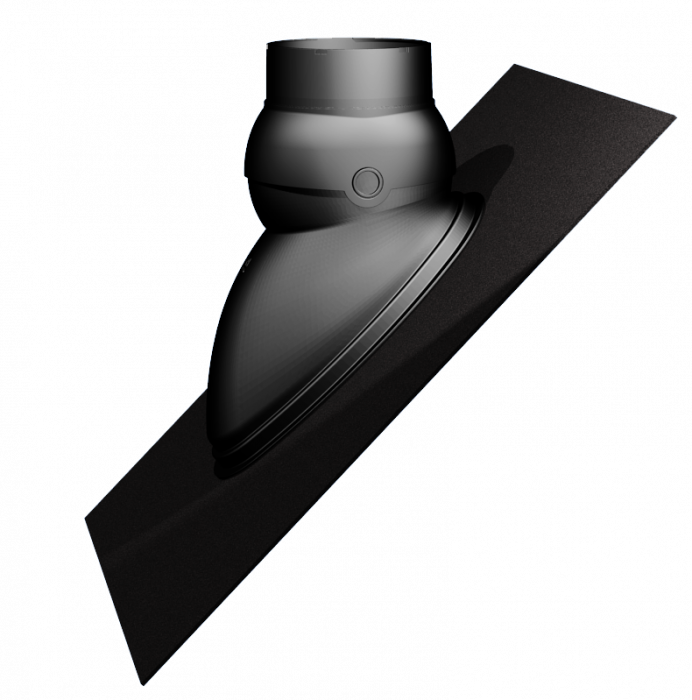

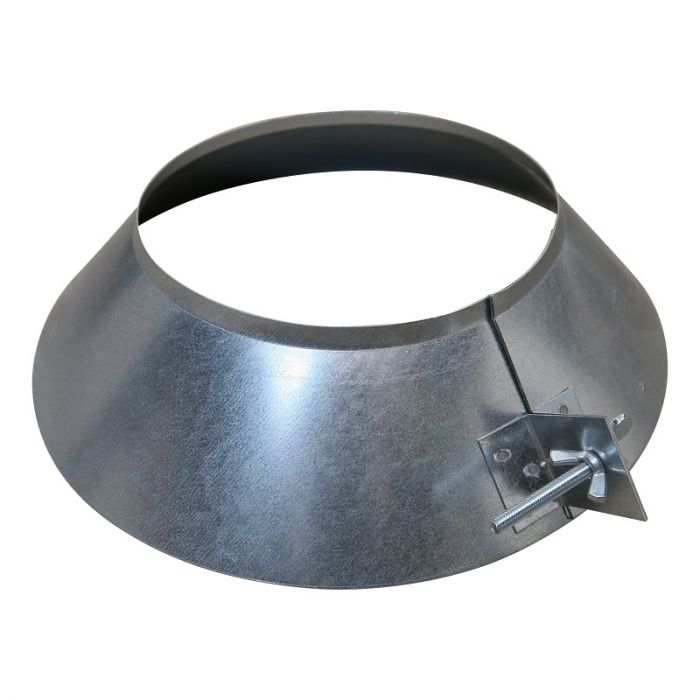

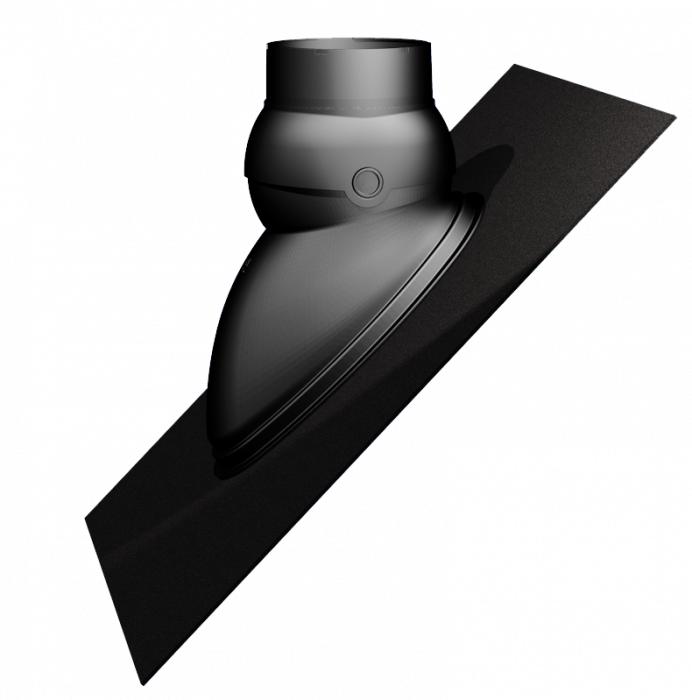

Bekijk bijlage 23731Bekijk bijlage 23732

Twijfel alleen over de temperaturen/vet van de BBQ...
Je gaat zelfs dubbel op met fans :)

Maar temp etc was/is ook wel 1 van mijn zorgen ja...al schijnt de rook vrij snel af te koelen in de open lucht....


Stijn

Pitmaster



Berichten
795
Je gaat zelfs dubbel op met fans :)

Maar temp etc was/is ook wel 1 van mijn zorgen ja...al schijnt de rook vrij snel af te koelen in de open lucht....
je zuigt trouwens ook niet alleen de rook weg, maar ook de omgevingslucht, dus je temperatuur zakt sowieso heel snel.


KJ_Nico

Kooltjesharker


Berichten
216
Ook ik zit toch te kijken naar een afzuiging voor de BBQ. In eerste instantie had ik van, ik rij hem naar buiten. Maar ik merk dat de rook redelijk vaak naar de zitplaatst van de buren trekt. En dat wil ik niet. Dus de oplossing zoek ik in een dakventilator. Horeca oplssingen is mega overkill. Is natuurlijk beste oplossing omdat deze ervoor gemaakt zijn. Maar een horeca BBQ/openvuur afzuiging loopt naar 800eu. Maar de horeca verbruikt meer houtskool per dag dan ik doe. Wat verder zoeken kwam ik deze twee mogelijkheden tegen.

De eerste is de Orcon MPV-10W, de andere is een merkloze dakventilator WRL-150.
Voordeel van de orcon is dat deze makkelijk demontabel is, de rotor is met een sopje te reinigen. geluidsnivo is 58dB. Heeft vier standen, 0, 1, 2 en 3. Welke weer op zich instelbaar is. Het debiet loopt van 85 tot 420m3/h. Alleen hangt er een prijskaartje van 320eu ex. dakdoorvoer aan.
De WRL-150 is qua prijs voordeliger, 167eu ex dakdoorvoer. En is 45dB. Heeft 2 standen, 459 en 573m3/h. Een flinke overkill denk ik.

Vooralsnog gaat mijn voorkeur uit naar de eerste. Een soortgelijk oplossing als Arjan wil ik toepassen. met flexbuis. Of vaste buis welke weggedraait kan worden. Dus afzuiging vlak boven de BBQ. Dan lijkt mij een afzuiging op 420+m2/h een flinke overkill. denk dat helft of misschien wat minder nog genoeg is. Hierdoor zal het geluid van de ventilator ook een stuk stiller moeten zijn.


RolfM

Vuurmaker


Berichten
85
Ik heb met interesse meegelezen met het topic. Mijn buitenkeuken staat ook onder een overkapping. Die zit aan de schuur vast en is aan drie kanten gesloten. Afhankelijk van de wind waait de rook naar mijn buren aan de ene kant, de ouwe zeur aan de andere kant, of blijft het onder de overkapping hangen.
Nu heb ik een mechanisch ventilatiesysteem in gedachten, maar ik loop tegen dezelfde punten aan als jullie: gaat het überhaupt wel werken, zuigt hij wel genoeg rook weg, maakt het geen herrie, is er geen brandgevaar?
Ik ben nu van plan om een motorloze afzuiger boven de barbecue te hangen. Die zijn vrij goedkoop en hebben gelijk een vetfilter erin zitten. Zo blijven mijn buizen schoon. De daadwerkelijke afzuigmotor komt dan in de schuur te hangen. Ik heb een horeca afzuiger op het oog. Dit formaat is redelijk betaalbaar en heeft een behoorlijke capaciteit. Door hem in mijn schuur te hangen heb ik onder de overkapping een stuk minder last van de herrie. Aan de andere kant van mijn schuur prik ik hem dan door het dak zodat de rook zo'n 5 meter verderop weggeblazen wordt. Zo hebben mijn buren en ik er een stuk minder last van.
Deze setup heb ik via mijn werk voorgelegd aan een bedrijf dat industriële ventilatiesystemen aanlegt. Hij gaf aan dat dit systeem best goed kan werken. Buizen van 200mm ertussen, de afzuiger aansluiten op een 3-standen stekker en klaar (simpel gezegd). Zolang er maar trek is richting de afzuigkap zal je het grootste gedeelte van de rook weg kunnen leiden.

Wat vinden jullie van deze setup? Nog op- of aanmerkingen? Tip zijn welkom! Dan kan ik binnenkort proberen de boel te installeren.


Huidige situatie_____________________________Geplande situatie

Laatst bewerkt:

Pascal

Pitmaster



Berichten
777
Ik vind de tekening al mooi. Van afzuigingen heb ik geen verstand. Sta altijd in de rookwalm :)


Sander288019

Vuurmaker



Berichten
84

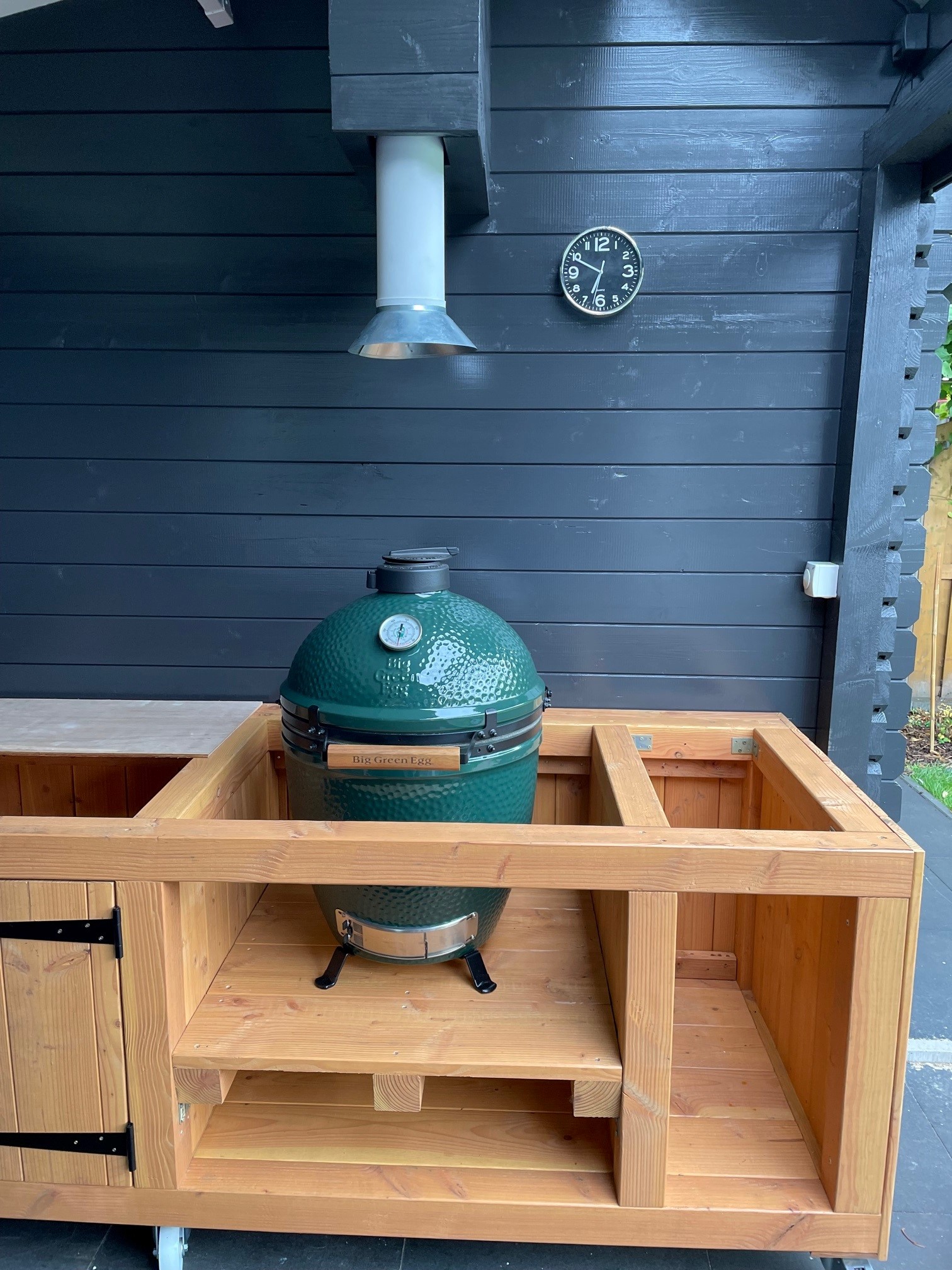

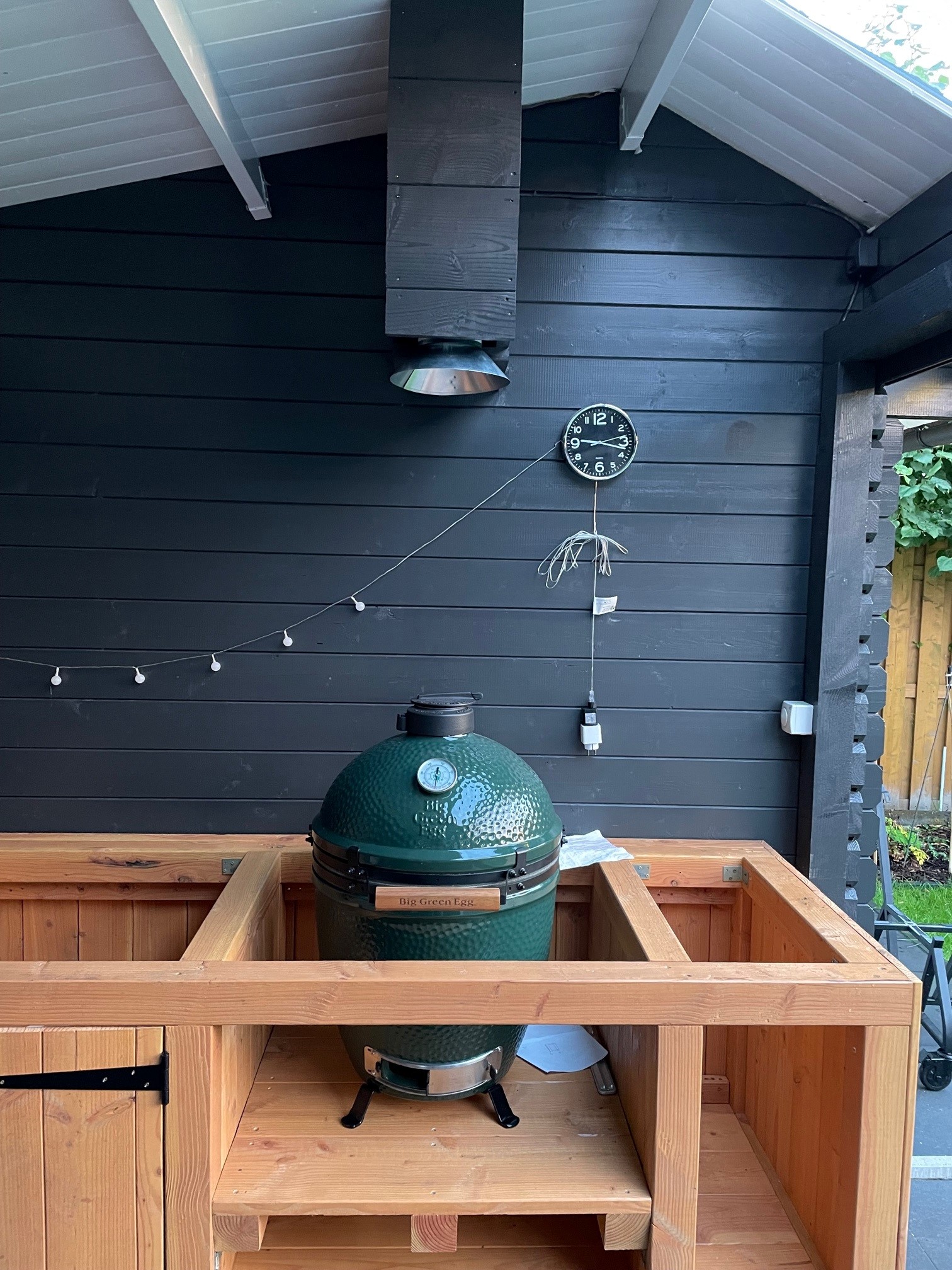

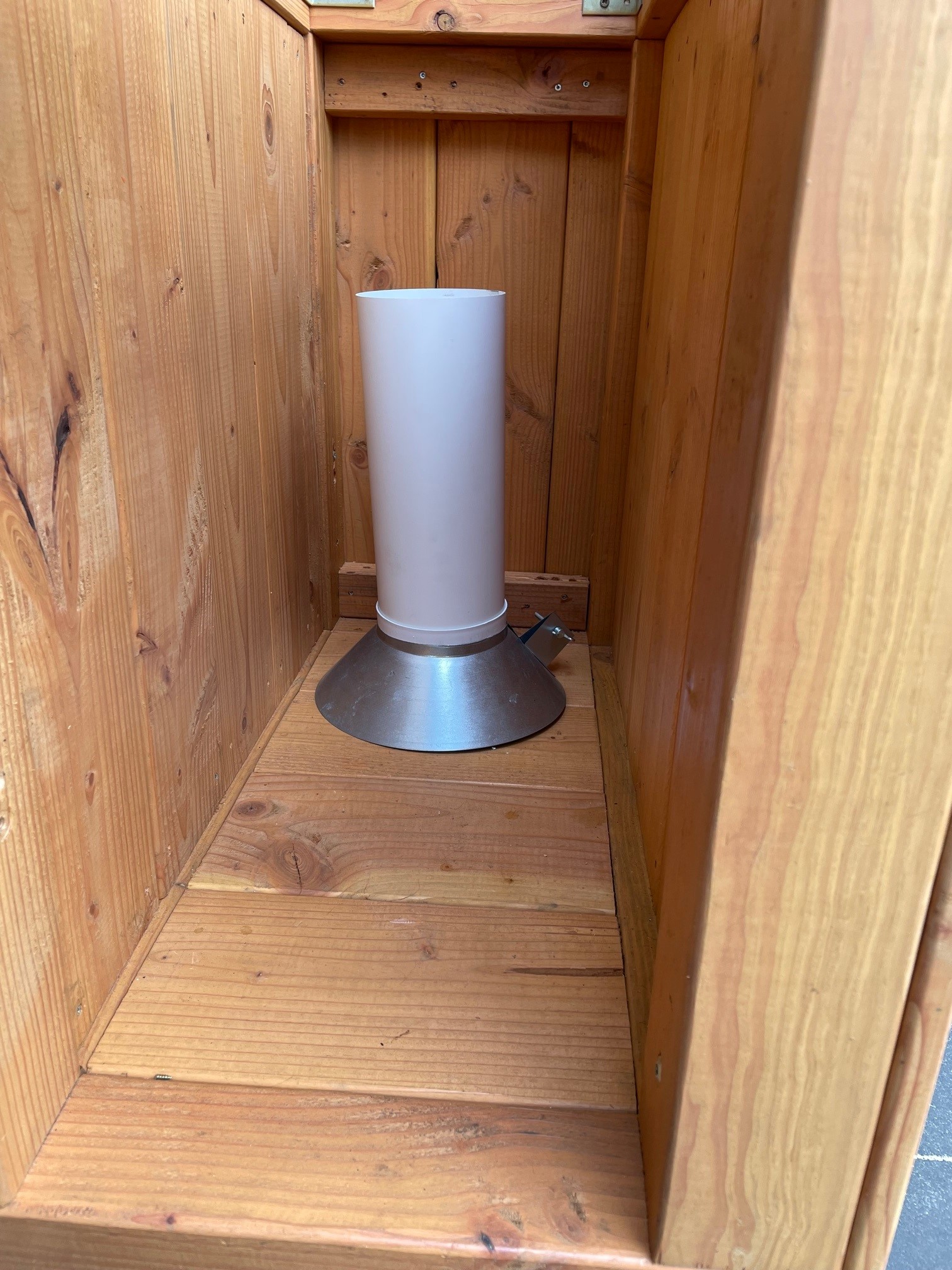

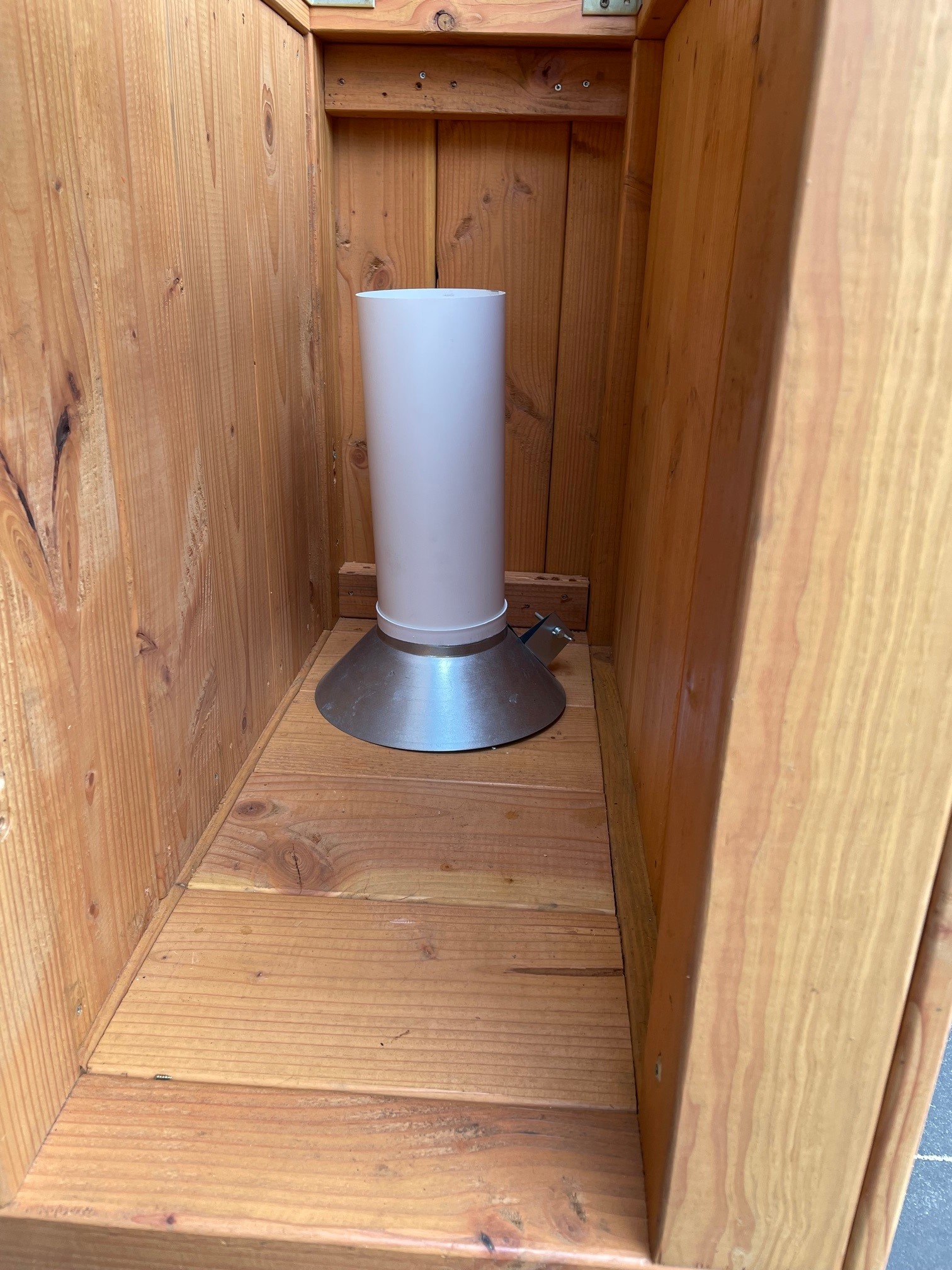

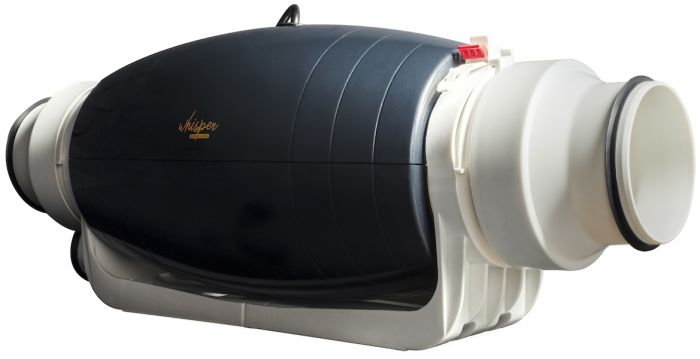

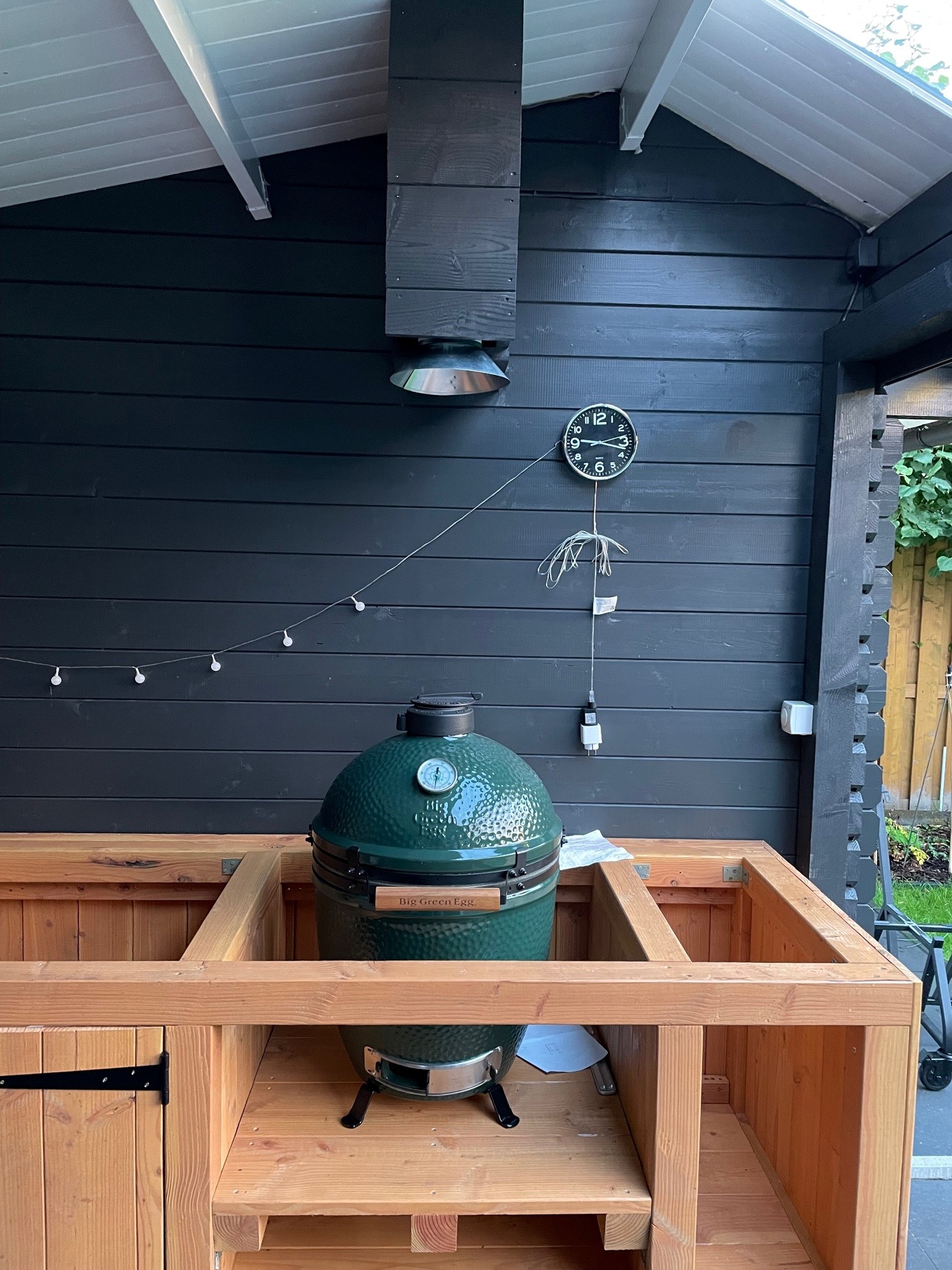

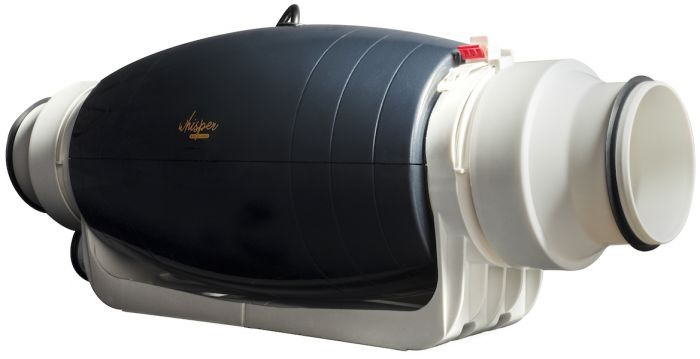

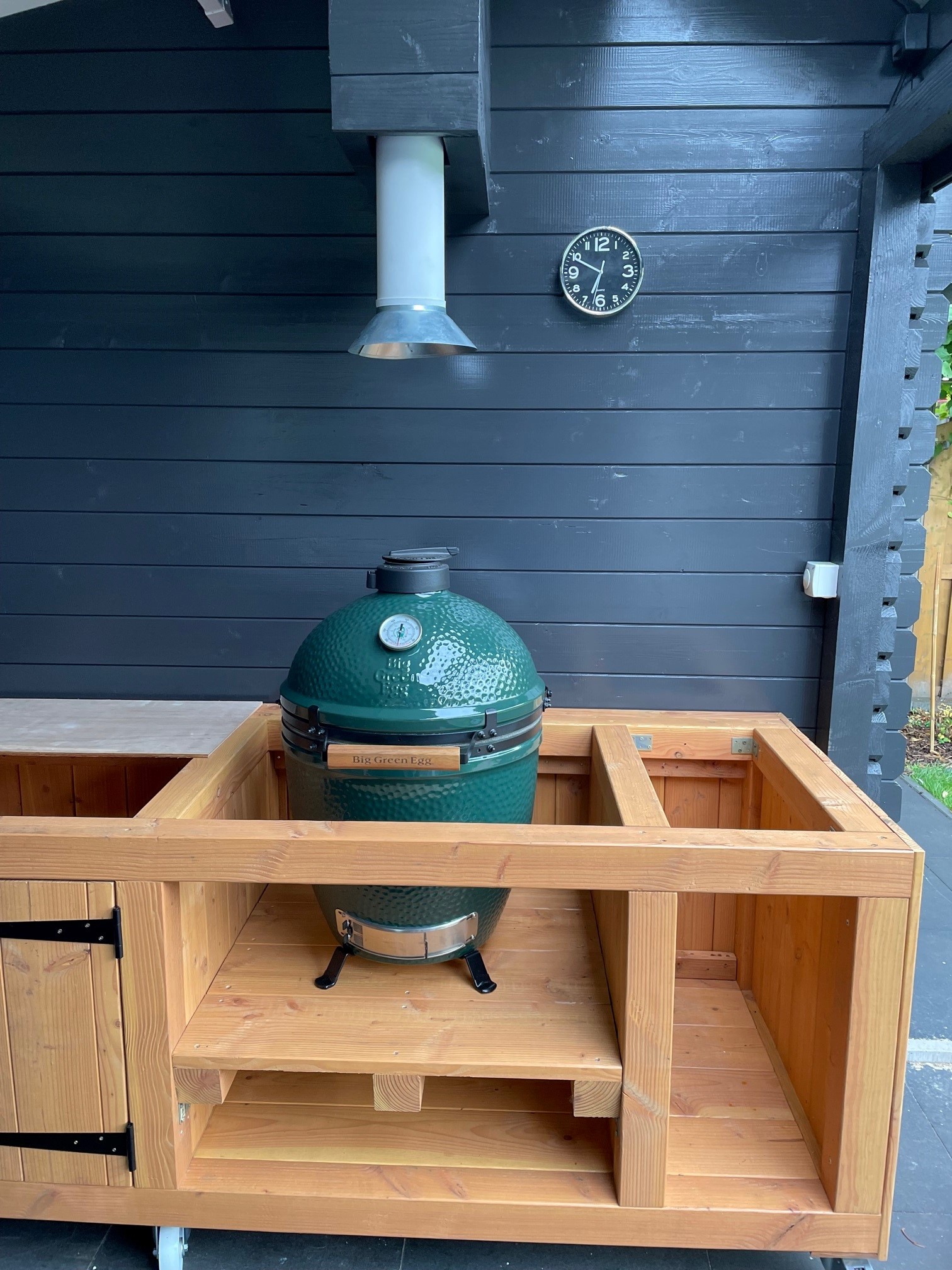

Inmiddels heb ik mijn afzuiging gerealizeerd dmv een Whispher Gold Buisventilator en een afneembaarverlengstuk.
Capaciteit van 560 m3/h en kan het goed aan. Ventilator heeft 10 standen en in de eerst 8 standen geruisloos.

afzuiging 1.jpg


meubel 3.jpg
meubel 5.jpg




Adrie

Kooltjesharker



Berichten
160
Inmiddels heb ik mijn afzuiging gerealizeerd dmv een Whispher Gold Buisventilator en een afneembaarverlengstuk.
Capaciteit van 560 m3/h en kan het goed aan. Ventilator heeft 10 standen en in de eerst 8 standen geruisloos.

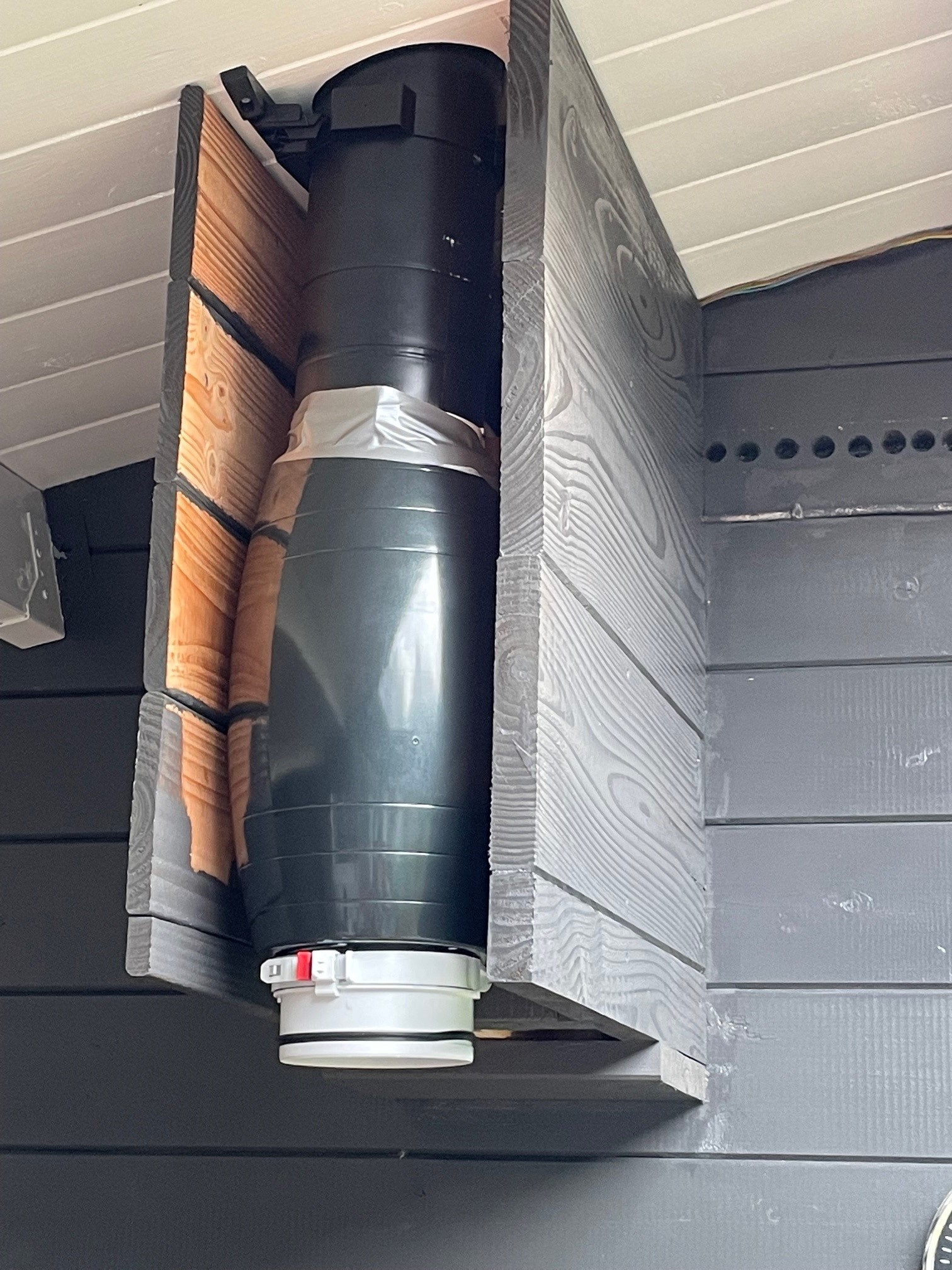

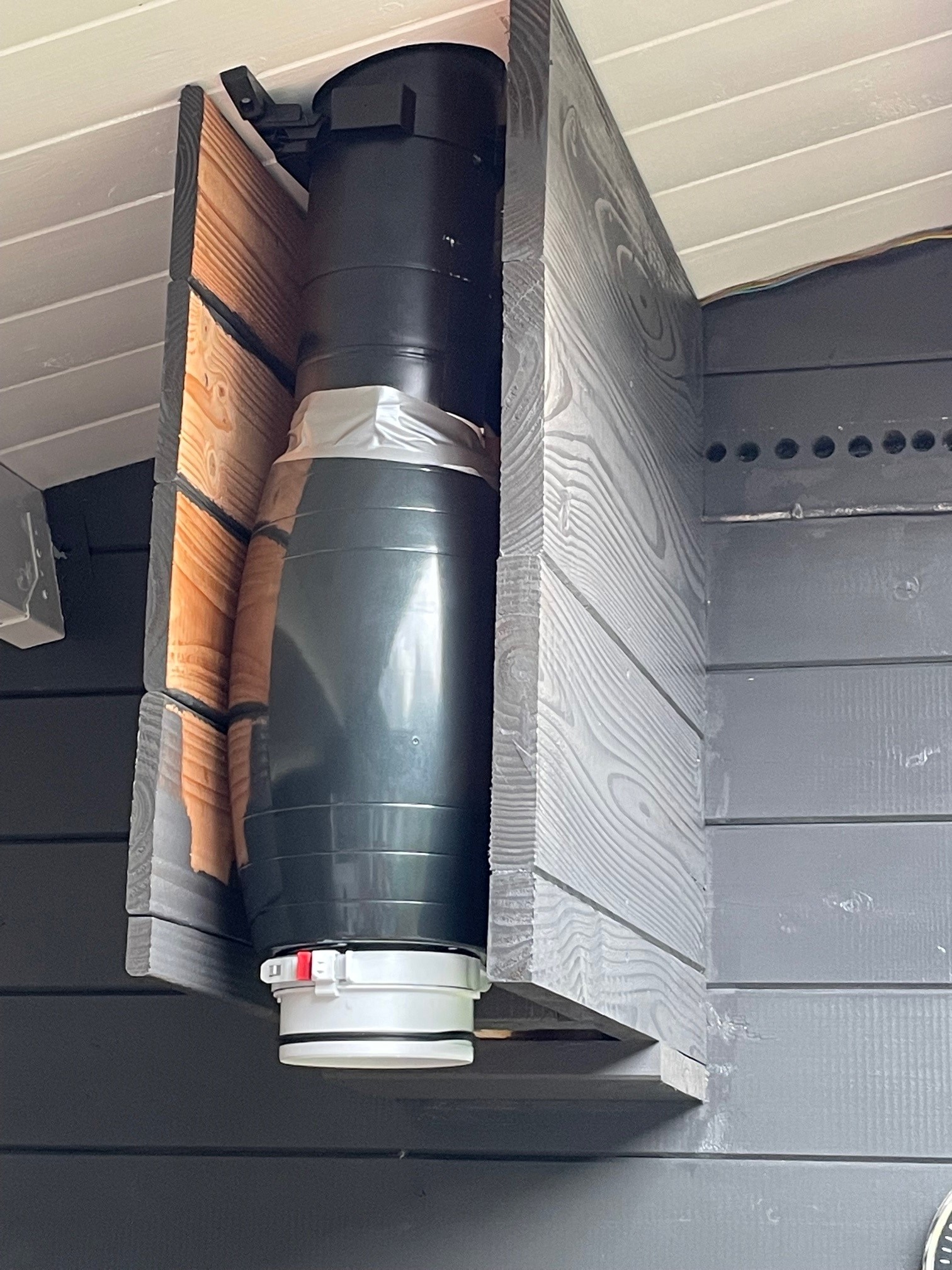

Bekijk bijlage 27325

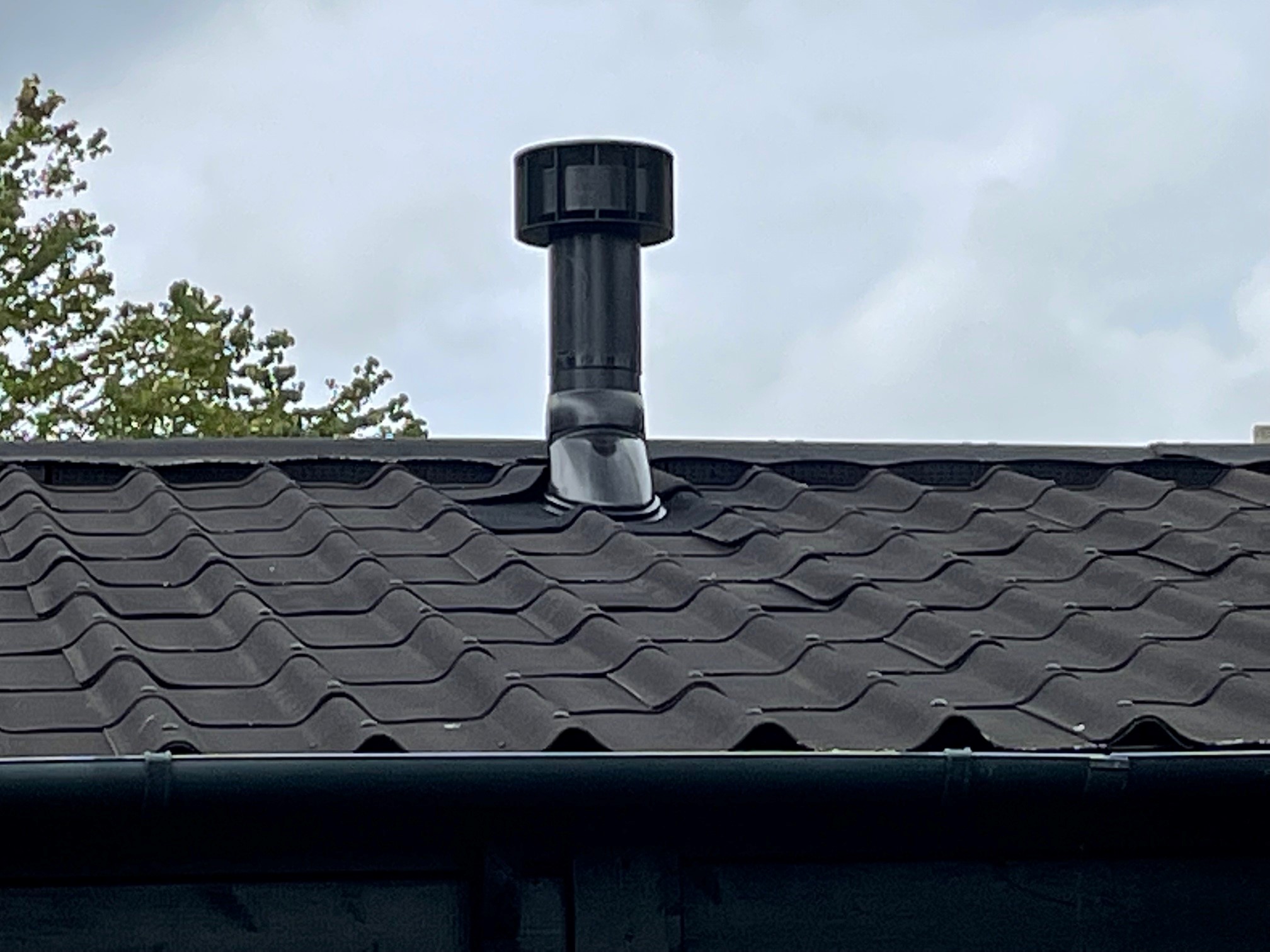

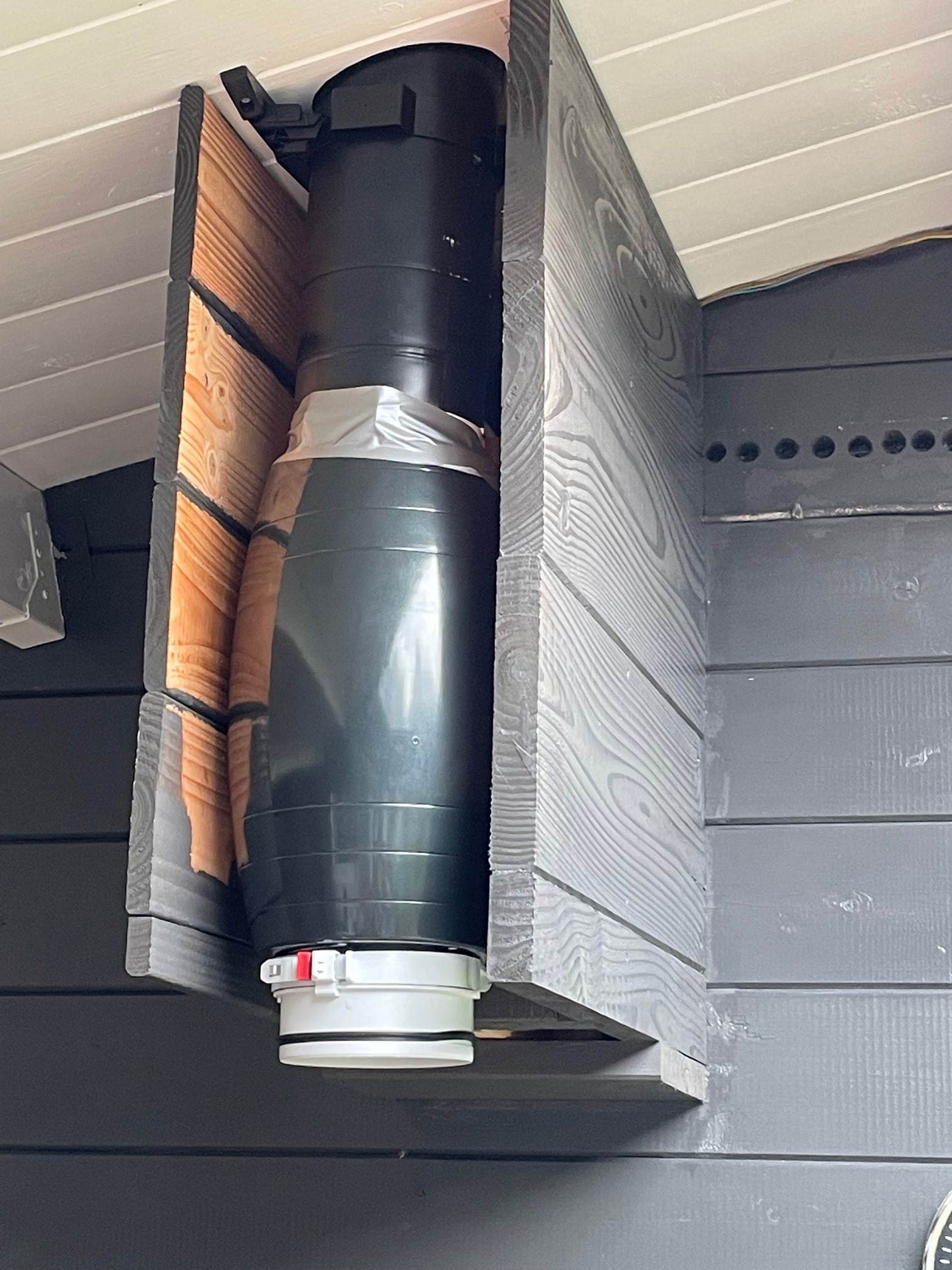

Bekijk bijlage 27326

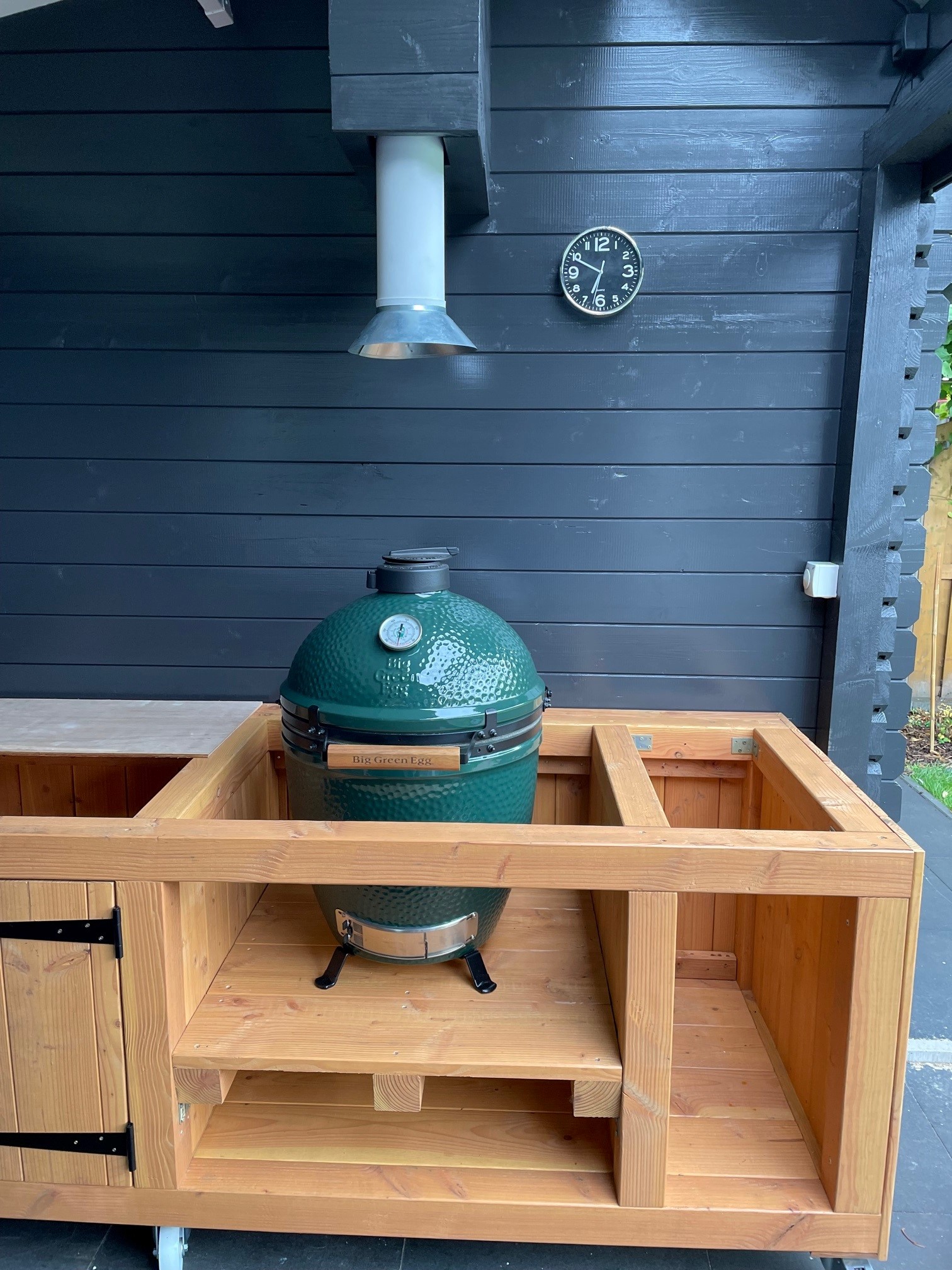

Bekijk bijlage 27327Bekijk bijlage 27328

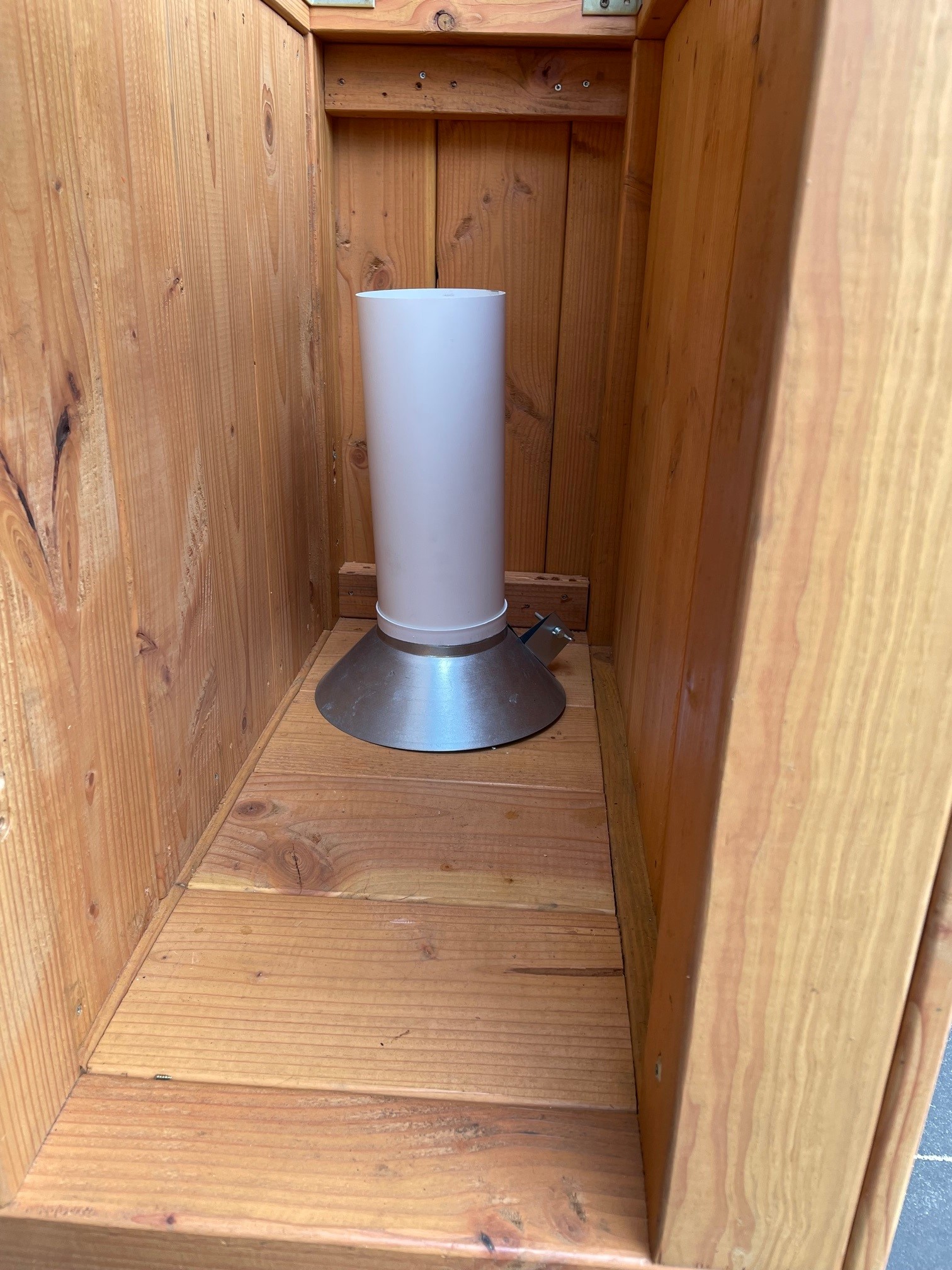

Bekijk bijlage 27324
Nice! Zo'n soort opstelling heb ik ook nog steeds in gedachten! En is die in staat voldoende af te zuigen, ook bij veel rook ontwikkeling?

En hoe werkt die extensie? Trek je die naar beneden indien nodig oid?


Sander288019

Vuurmaker



Berichten
84
Nice! Zo'n soort opstelling heb ik ook nog steeds in gedachten! En is die in staat voldoende af te zuigen, ook bij veel rook ontwikkeling?

En hoe werkt die extensie? Trek je die naar beneden indien nodig oid?
De verlengstuk is een vast stuk buis. Steviger en daardoor kan ik hem er afhalen/opzetten indien nodig. Wel zo mooi voor het zicht als je er zit en niet de Q aan hebt staan.

Met verlengstuk doet hij het goed. zonder was het minder ook al zag ik veel rook uit de pijp komen, bleef er onder de overkapping toch rook hangen. Die keer waaide het ook. binnenkort komen er deuren in de overkapping dus dan is dat ook verholpen en hoop ik het zonder verlengstuk te redden.

In stand 10 zuig hij echt hard moet ik zeggen....
