Vorig jaar een buitenkeuken gebouwd, waar ik veel plezier aan beleef.
Het enige nadeel is: hij staat gewoon open en bloot in de achtertuin. Wel onder een hoes, om het hout enigszins te beschermen tegen de elementen.
Na een aantal keer 'gefopt' te zijn door buienradar, begon het idee van een afdakje toch wel steeds aantrekkelijker te worden. We hebben een pergola, waar ik wel eens een zeiltje onder gespannen had, maar dit blijft toch behelpen...
Ik had al vaker nagedacht over een afdakje, maar nooit echt serieus werk van gemaakt. Nu moest het er maar eens van komen...

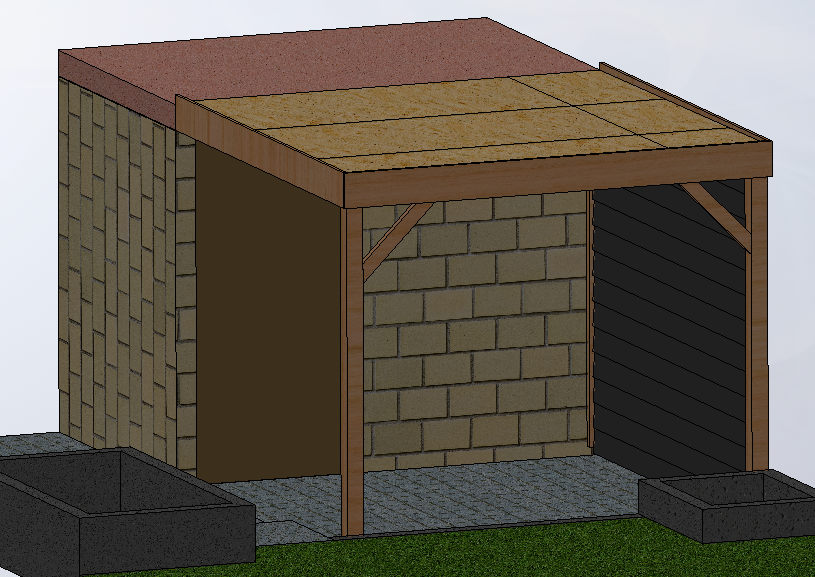

Dus ik ben aan het ontwerpen geslagen in SolidWorks, en na een aantal versies op het volgende (niet onbelangrijk: door de vrouw goedgekeurde) ontwerp uitgekomen:



Dit alles uit fijnbezaagd douglas hout, met underlayment bovenop de vellingdelen (met panlatjes er tussen), zodat het EPDM goed te verlijmen is.

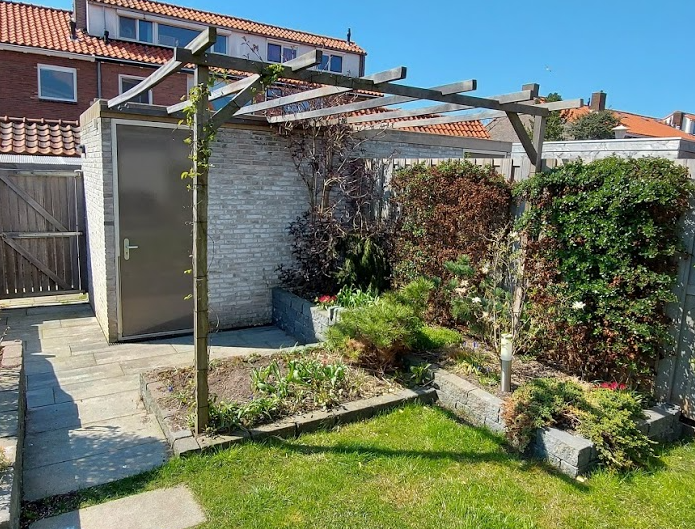

Dit is de situatie zoals hij nu is:

Dus zoals je ziet moet er nog wat werk verzet worden voordat er gebouwd kan worden.
Ik heb overwogen om dit door een hovenier te laten doen, maar na wat rondvragen blijkt dat alle hoveniers genoeg te doen hebben tot diep in de herfst... (Iets wat je ook terug ziet in de prijzen die ze rekenen🤑)

Intussen dus begonnen aan het leeghalen van de plantenbakken en verwijderen van de pergola.
Dus dit is de status nu:


Hout en overige materialen zijn besteld, dat wordt allemaal de komende periode geleverd.

Het zal nog wel even duren voordat ik onder mijn afdakje kan bbq-en, maar tot die tijd zal ik af en toe dit draadje updaten. Wie weet hebben jullie nog tips of leert er iemand weer wat van. En anders is het misschien gewoon vermakelijk om te volgen 😄


bladerunner

Pitmaster

Berichten
725
Ben beniewd! Ga gewoon lekker volgen! 😄


Pascal

Pitmaster



Berichten
777
Altijd leuk om het proces te volgen. Succes en veel plezier


janvh

Kooltjesharker

Berichten
148

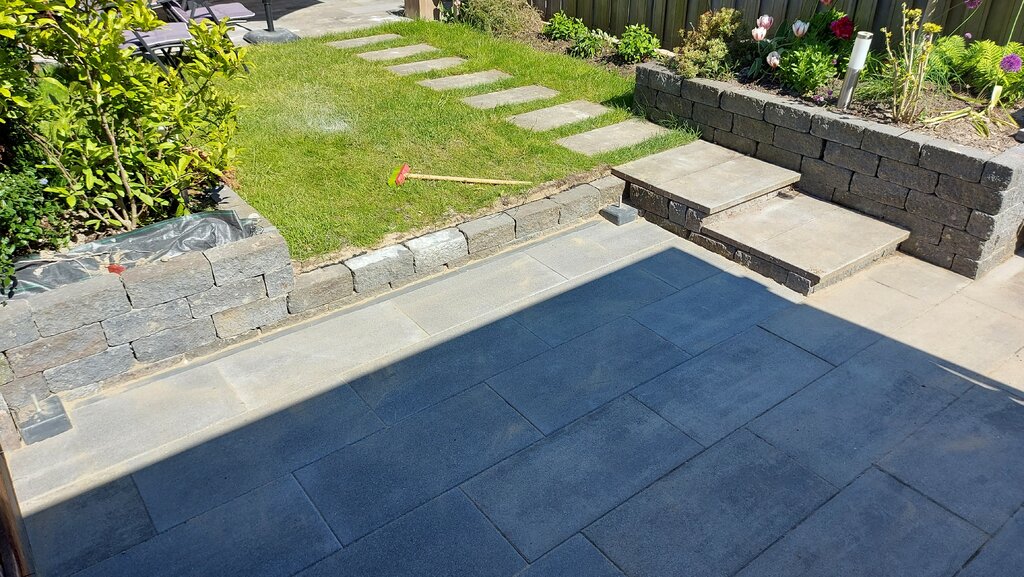

Intussen alweer een stukje verder. Terras en muurtjes zijn af, hier komen nog halve tegels bovenop gelijmd om het wat meer gelijk te trekken met het al bestaande afstapje, maar dat doe ik pas als de overkapping staat. Ook de poeren staan op hun plaats, dus nu is het wachten tot het hout binnen komt...


Pascal

Pitmaster



Berichten
777
Mooi hoor. Leuk altijd die projecten.


janvh

Kooltjesharker

Berichten
148

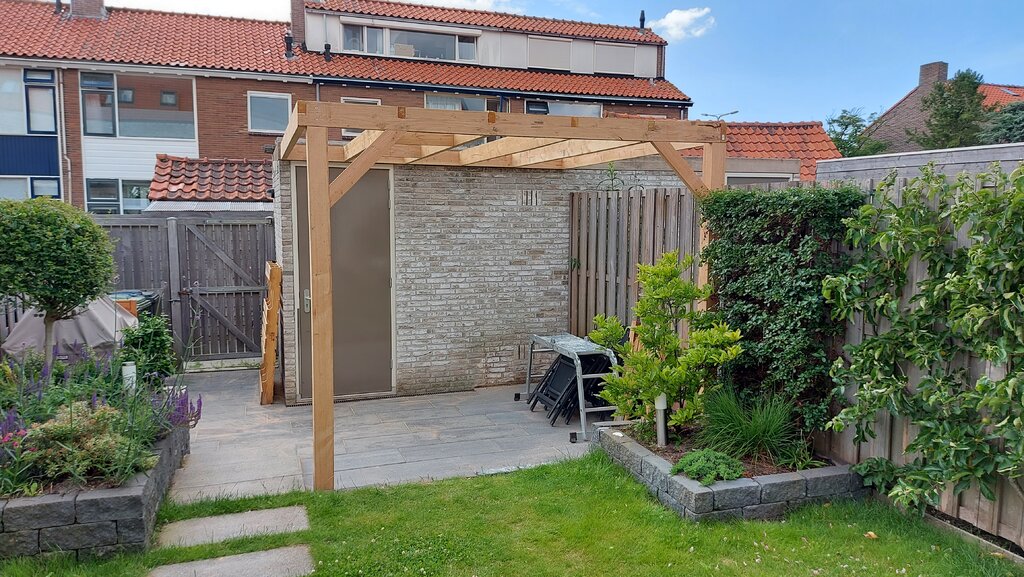

Het project heeft in afwachting van het hout een tijdje stil gelegen, maar vandaag kunnen beginnen aan de overkapping. Schiet al lekker op zo, maar er moet nog een hoop gebeuren...



de volle

Pitmaster



Berichten
818
Je hebt de draagbalken verzwakt door deze in te laten. En wel aan twee kanten. Met een fikse sneeuwbui zou dat problemen kunnen geven. Ik heb helaas niet de kennis om dit uit te kunnen rekenen. Je zou dit bouwwerk kunnen posten ( met maten en kwaliteit van het hout) op www.woodworking.nl en dan je conclusies trekken.


Robdijn

Pitmaster



Berichten
540
Goed begin 👍🏻
Zoals @de volle aangeeft is de constructie niet het meest ideaal om grote krachten op te vangen.
De genoemde lading sneeuw verwacht ik niet als bottleneck gezien de veelal mooie egale kracht verdeling, erover heen lopen door punt belastingen echter wel.
Al met al zou ik het ook wel aandurven zo.
Ik heb immers hier ook bouwpakketten van de Hornbach voorbij zien komen, of veel gammelere constructies bij mensen in de tuin.... welke na afgelopen winter met een aardige pak sneeuw nog steeds staan.


janvh

Kooltjesharker

Berichten
148
Je hebt de draagbalken verzwakt door deze in te laten. En wel aan twee kanten. Met een fikse sneeuwbui zou dat problemen kunnen geven. Ik heb helaas niet de kennis om dit uit te kunnen rekenen. Je zou dit bouwwerk kunnen posten ( met maten en kwaliteit van het hout) op www.woodworking.nl en dan je conclusies trekken.

Thanks voor het meedenken!
Ik ben mij hier inderdaad van bewust, maar ik wilde binnen de hoogte van m'n schuurdak blijven. Daarom toch hiervoor gekozen. Omdat ik denk dat het qua sterkte zeker goed zal gaan. De draagbalken zijn 150x50, effectief blijft er dus 75x50 over, op een overspanning van 3m. De dwarsligger aan de voorzijde is natuurlijk de balk die de meeste last draagt, maar die heeft weer een kortere overspanning, omdat de schoren ook ondersteuning bieden.

Zoals Robdijn ook zegt. Ik heb zat bouwpakketten gezien die minder stevig gebouwd zijn... ;)


KJ_Nico

Kooltjesharker


Berichten
216

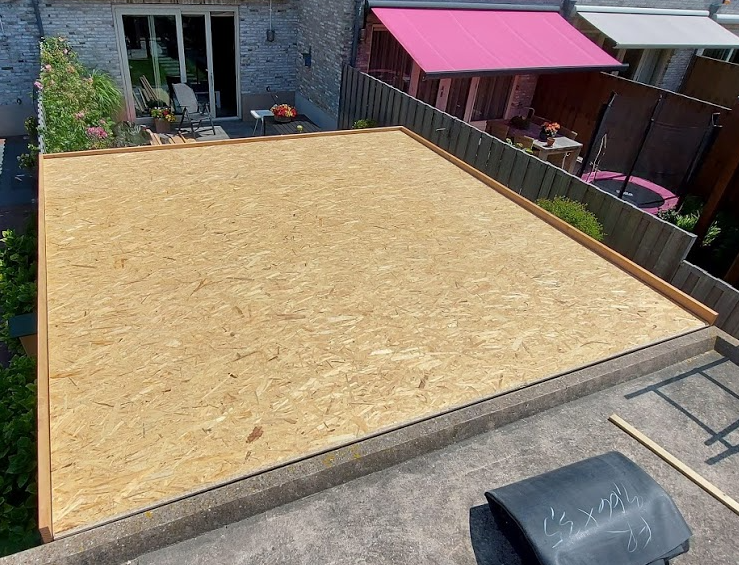

Ziet er goed uit. Hoe ga je je dak verder afwerken? Als je stevige dakprofielen toepast wordt je dak nog steviger. Ikzelf heb ook balken van 150x50. Overspanning van 3mtr. Daaroverheen dakbeschot 16mm. Toen panlatten geplaatst en als laatst OSB platen gelegd. Zie dit draadje. Mijn dak gaat nergens meer heen...


janvh

Kooltjesharker

Berichten
148
Ziet er goed uit. Hoe ga je je dak verder afwerken? Als je stevige dakprofielen toepast wordt je dak nog steviger. Ikzelf heb ook balken van 150x50. Overspanning van 3mtr. Daaroverheen dakbeschot 16mm. Toen panlatten geplaatst en als laatst OSB platen gelegd. Zie dit draadje. Mijn dak gaat nergens meer heen...

Ik was eerst van plan om enkel dakbeschot toe te passen, maar na het lezen van jouw project en wat lezen op internet ga ik het op dezelfde manier doen als jij. De OSB staat al te wachten in de schuur ;)


KJ_Nico

Kooltjesharker


Berichten
216
Ik was eerst van plan om enkel dakbeschot toe te passen, maar na het lezen van jouw project en wat lezen op internet ga ik het op dezelfde manier doen als jij. De OSB staat al te wachten in de schuur ;)
Goed plan. Let wel, je creëert een koude brug, zorg voor ventilatie. Anders kan je de kans krijgen dat er vocht doorslaat. Dat leerde ik weer van een bouwvakker....


janvh

Kooltjesharker

Berichten
148

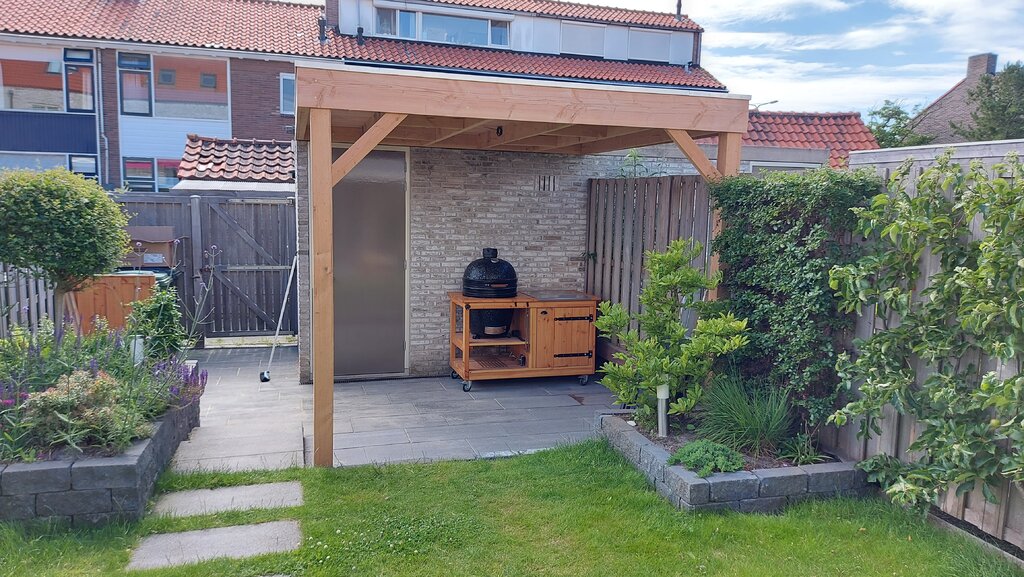

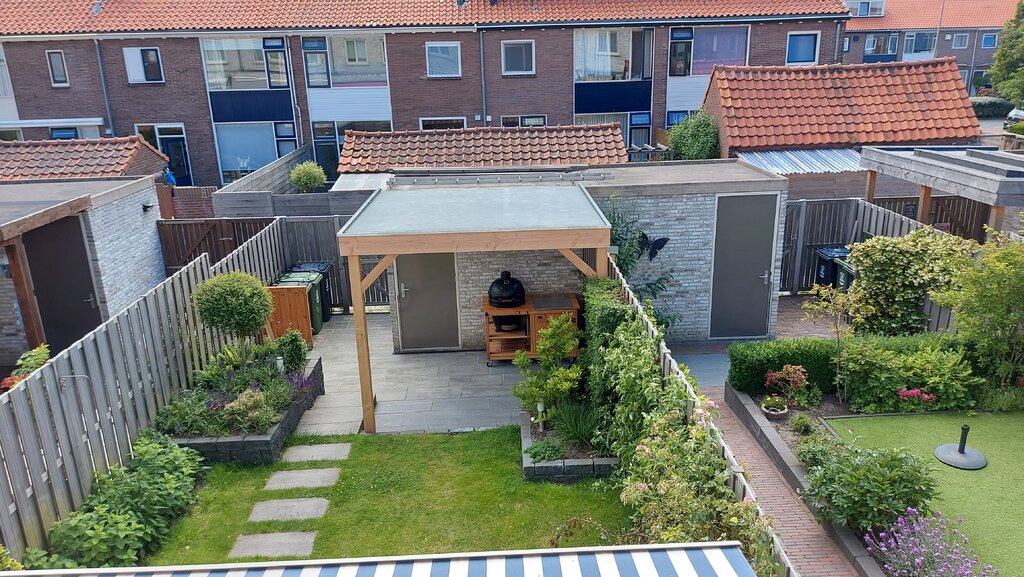

We zijn weer een stukje verder.




EPDM ligt er op, ik zag hier een beetje tegenop, maar viel me erg mee.

Nu alleen nog de zijwand van zwart Zweeds rabat er in plaatsen en de hele boel in de beits zetten.
