BasBQ
Beef en Steak

BGE Meubel naar idee forum en overkapping

Sander288019

Vuurmaker



Berichten
84
Na aanschaf van de BGE Large moest er dan toch maar een meubel ook komen om hele jaar door te kunnen gebruiken. Overkapping een stuk aangebouwd zodat alles een plek heeft. In het zit gedeelte stuk dak weg gehaald en daar een paneel in gemaakt om meer licht te creeren.

Meubel is van douglashout en in de HK Lazuur gezet,.
Het blad ben ik nog niet over uit wat ik hier mee wil gaan doen.

Meubel staat op wielen maar ook met 2 ankers aan de muur.

Ruwe schets en berekeningen in excel. Meubel is 3m breed en 85cm diep zodat de dome van de BGE open kan met meubel aan de muur vast.
Geprobeerd zo veel mogelijk schroeven/etc. uit het zicht te houden. voorkant is helemaal vrij dus dat is goed gelukt.

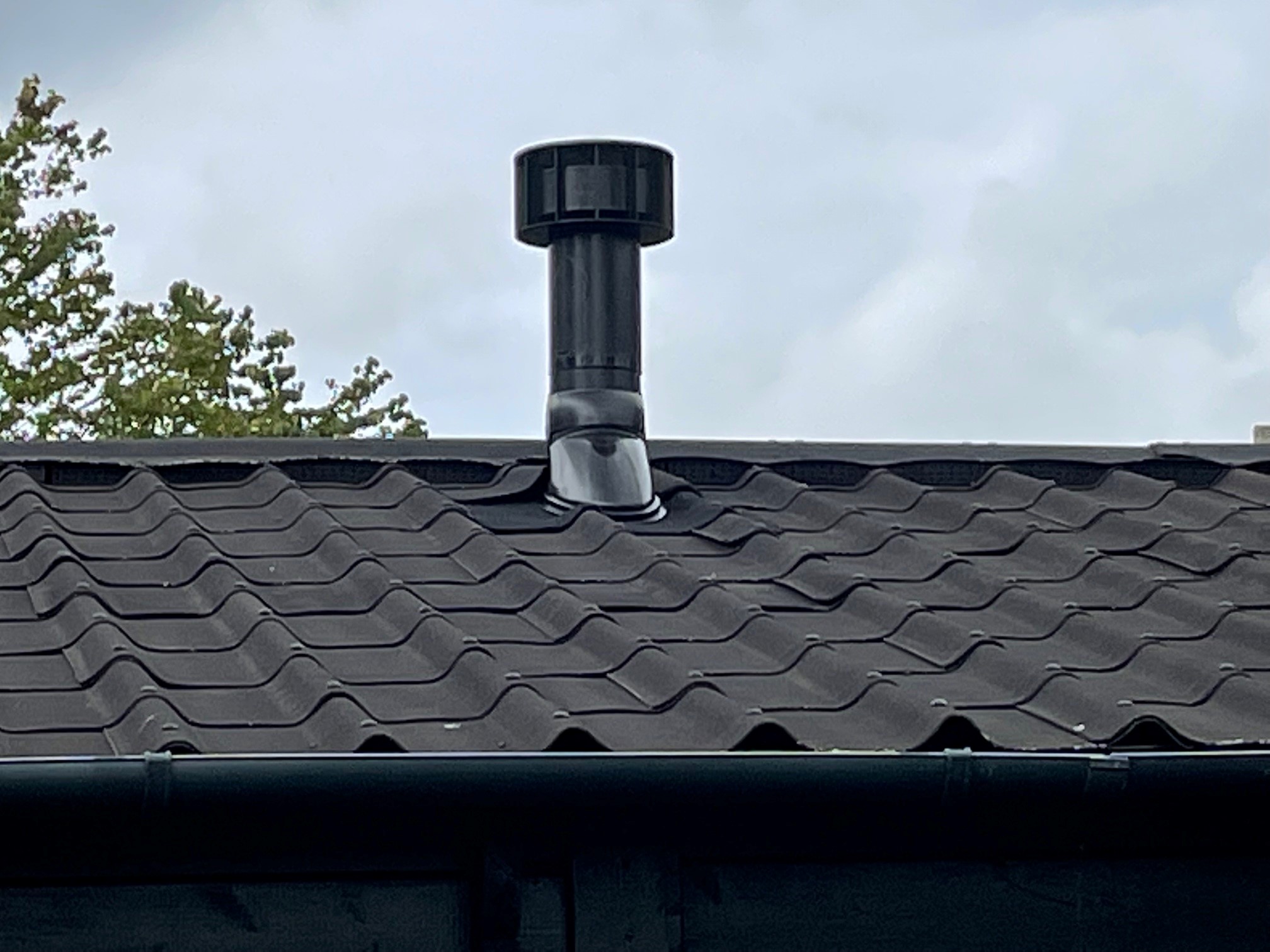

Voor de afzuiging uiteindelijk gekozen voor een Whisper buisventilator met EC motor (traploos instelbaar) met een afneembare verlengstuk voornamelijk bij het opstoken en gebruik van rookhout.

Nu wachten op de glazen deuren voor de overkapping en dan kunnen hele jaar door genieten :)

De overkapping:

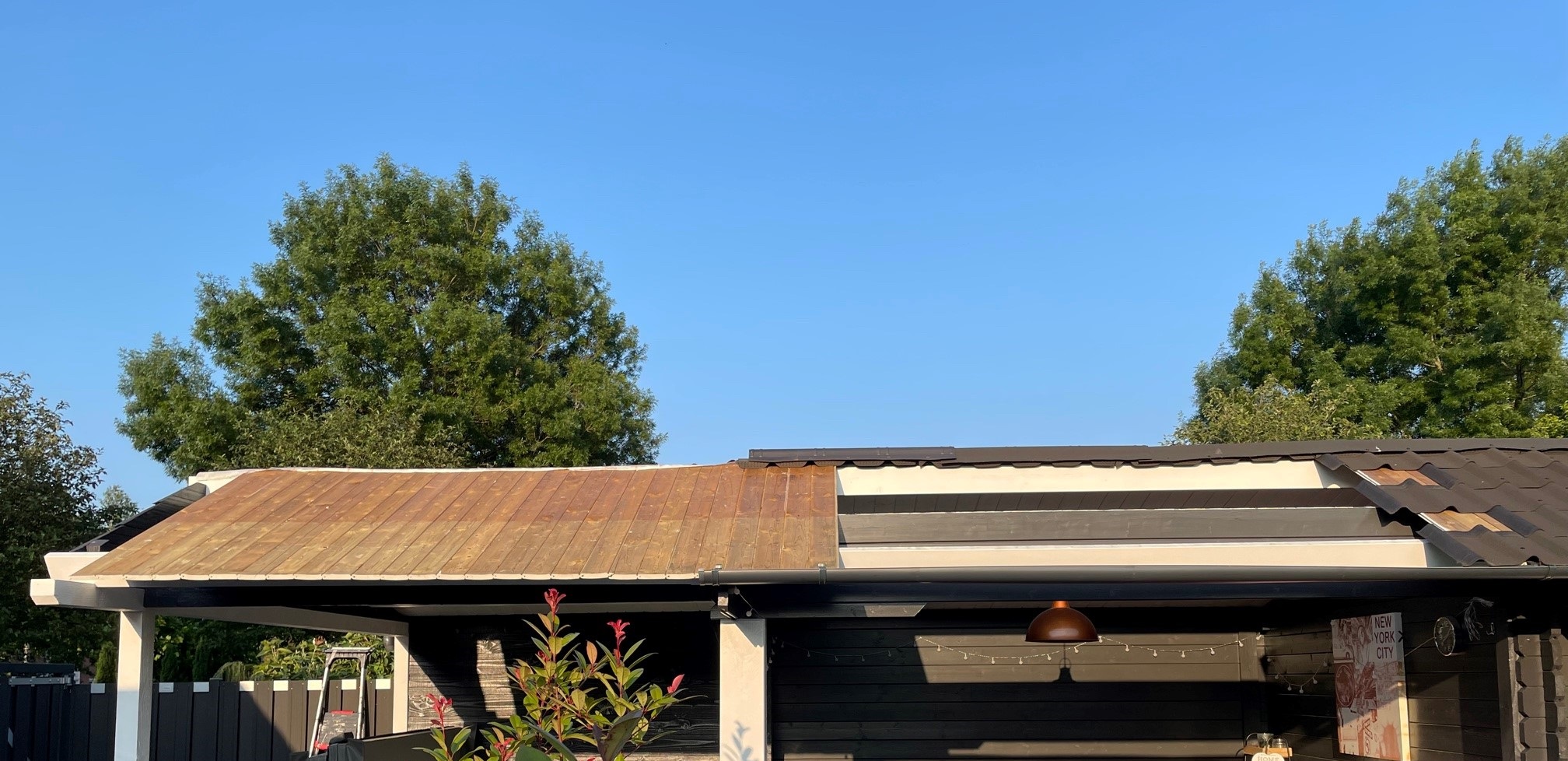

dak half.jpg

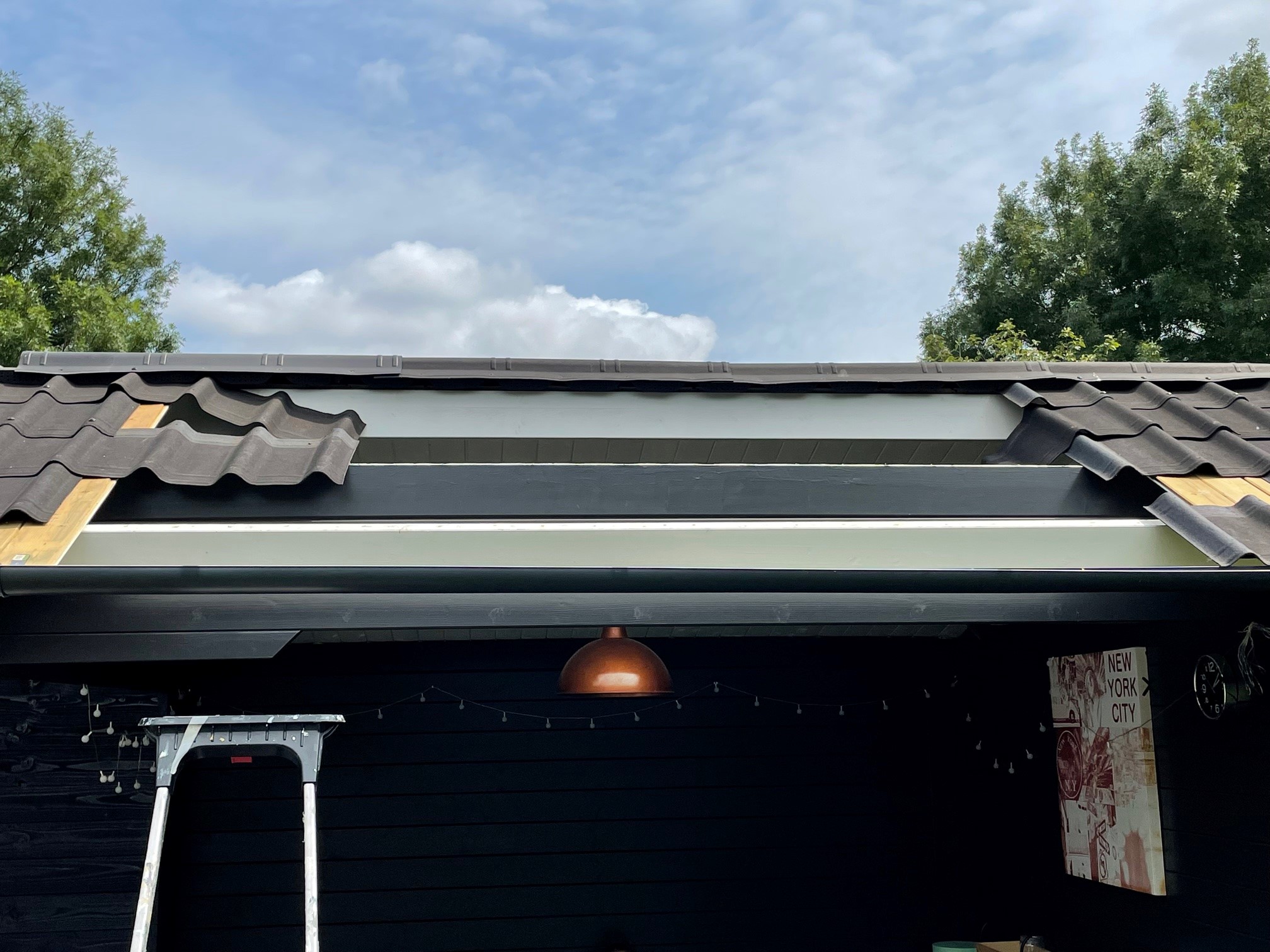

dak vooraf.jpg

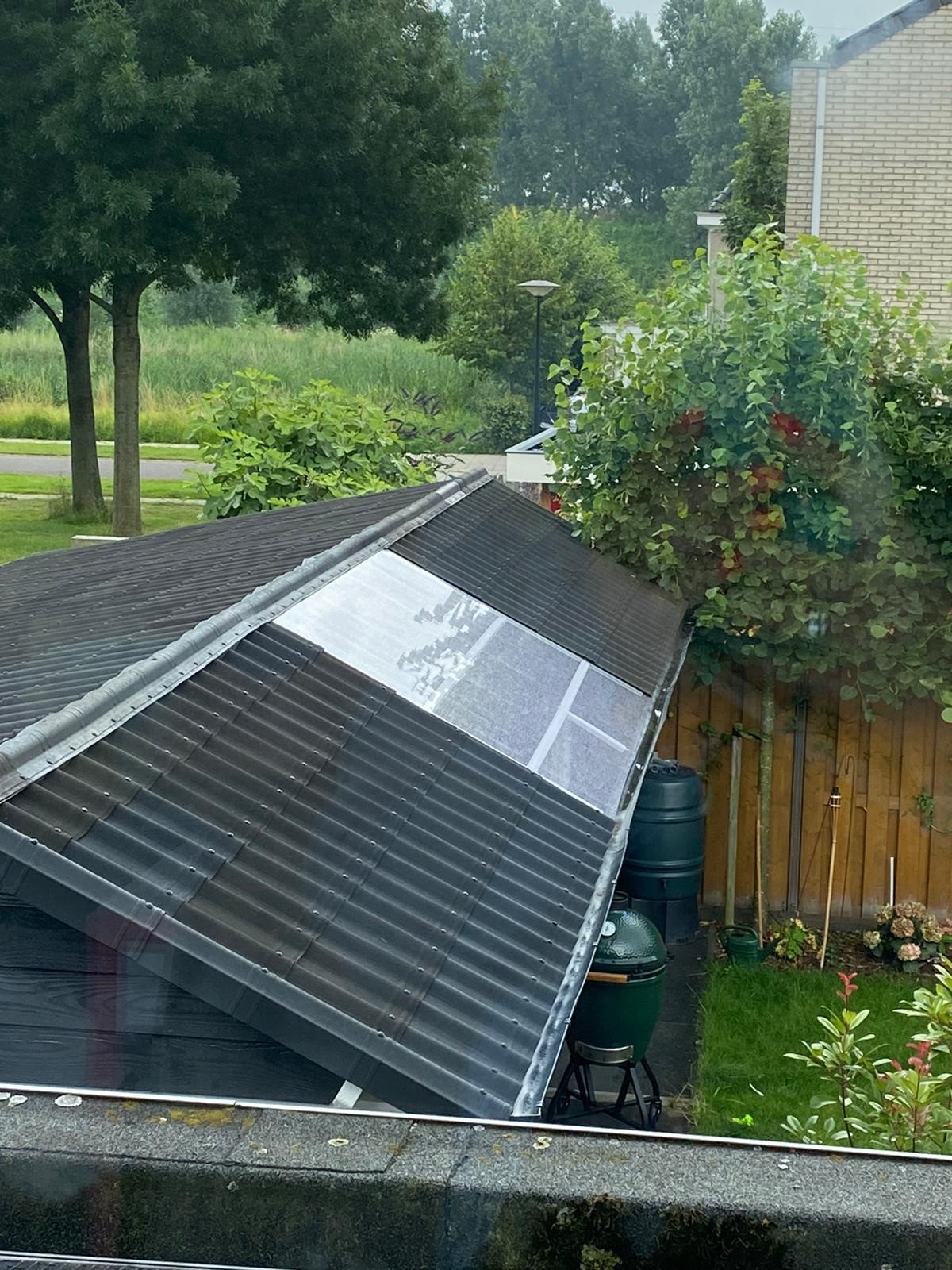

Met de plaat voor meer licht:

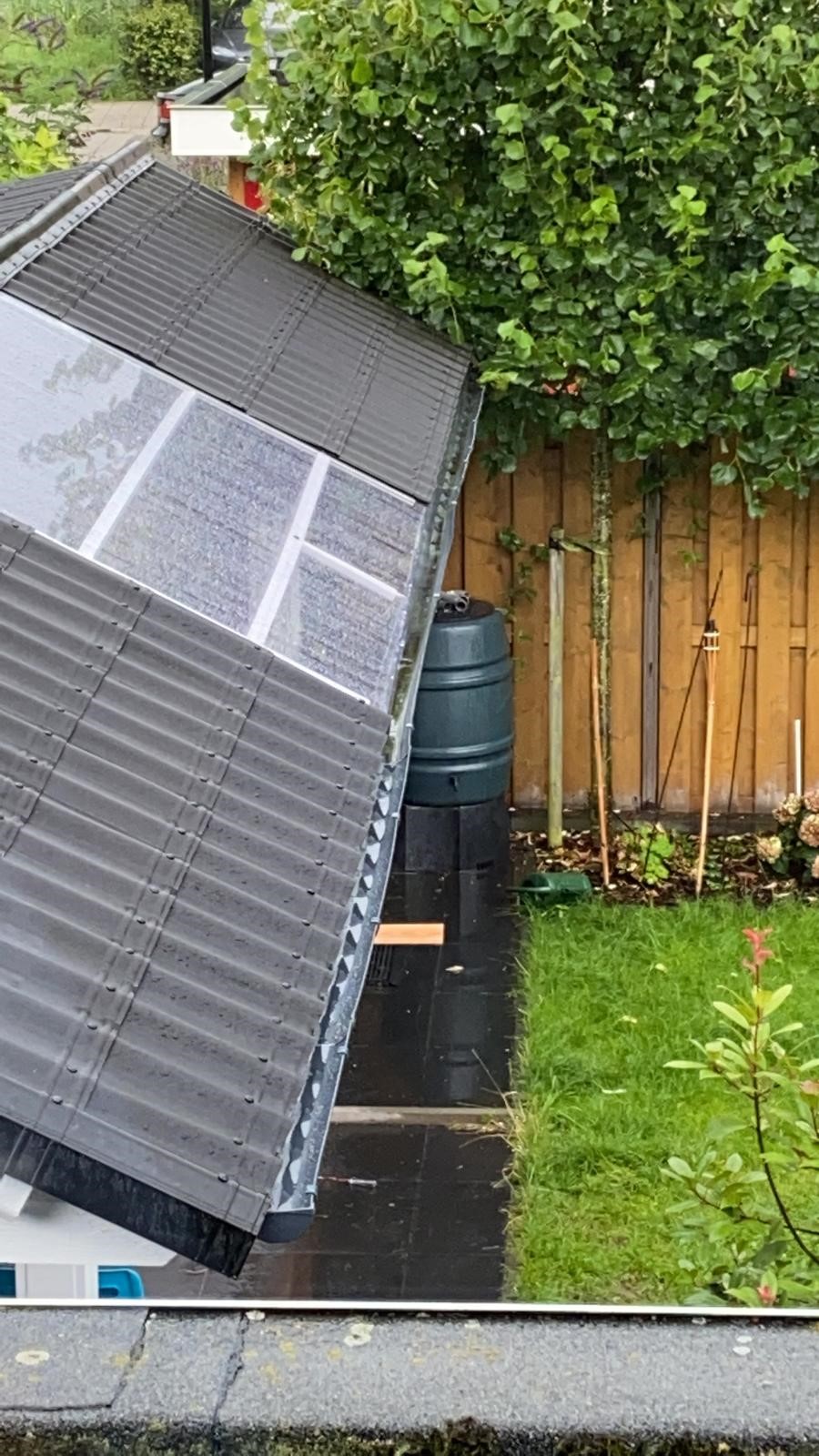

De vraag was of het allemaal dicht was, maar dat ging goed:

Dak regentest.jpg

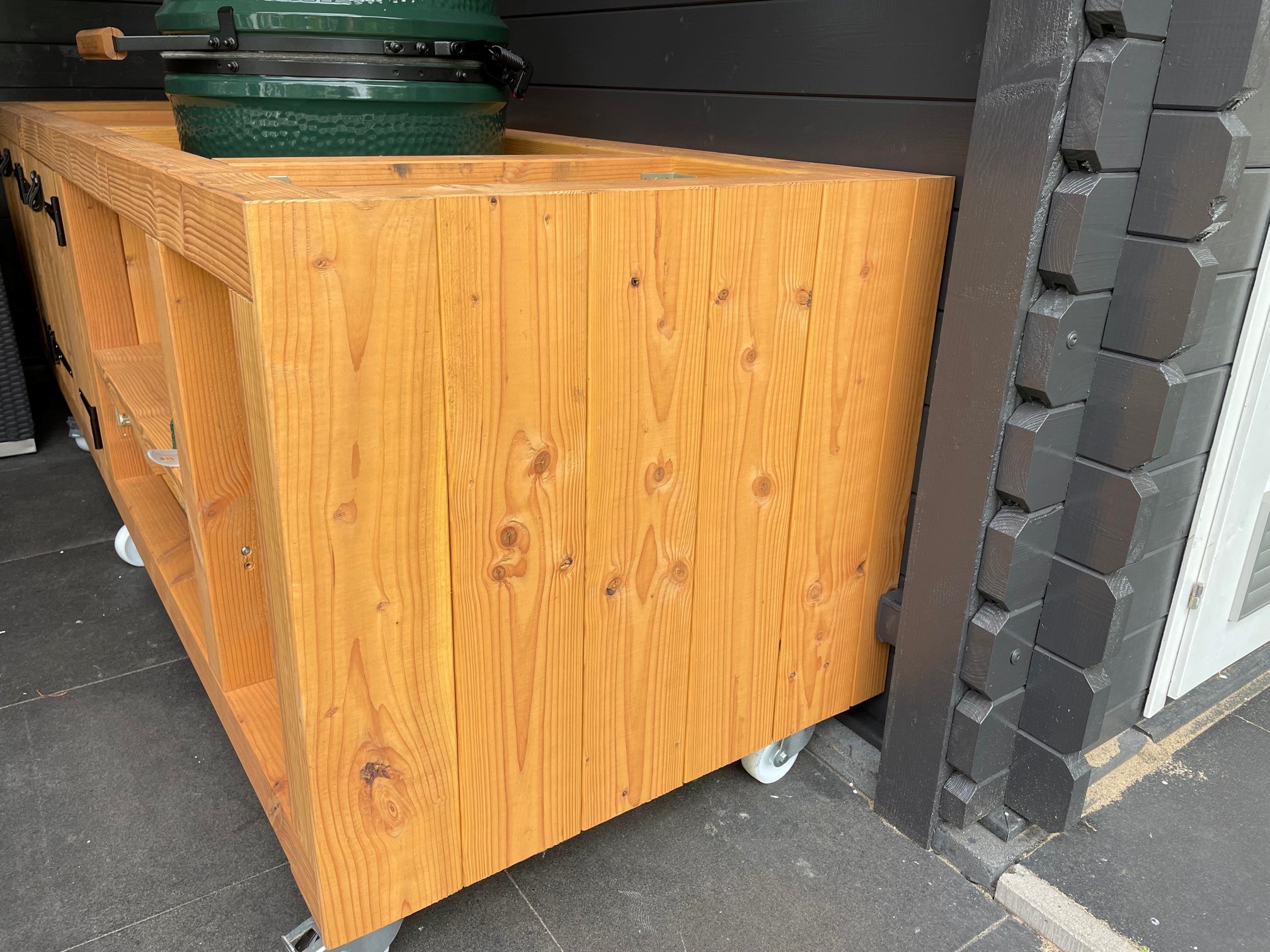

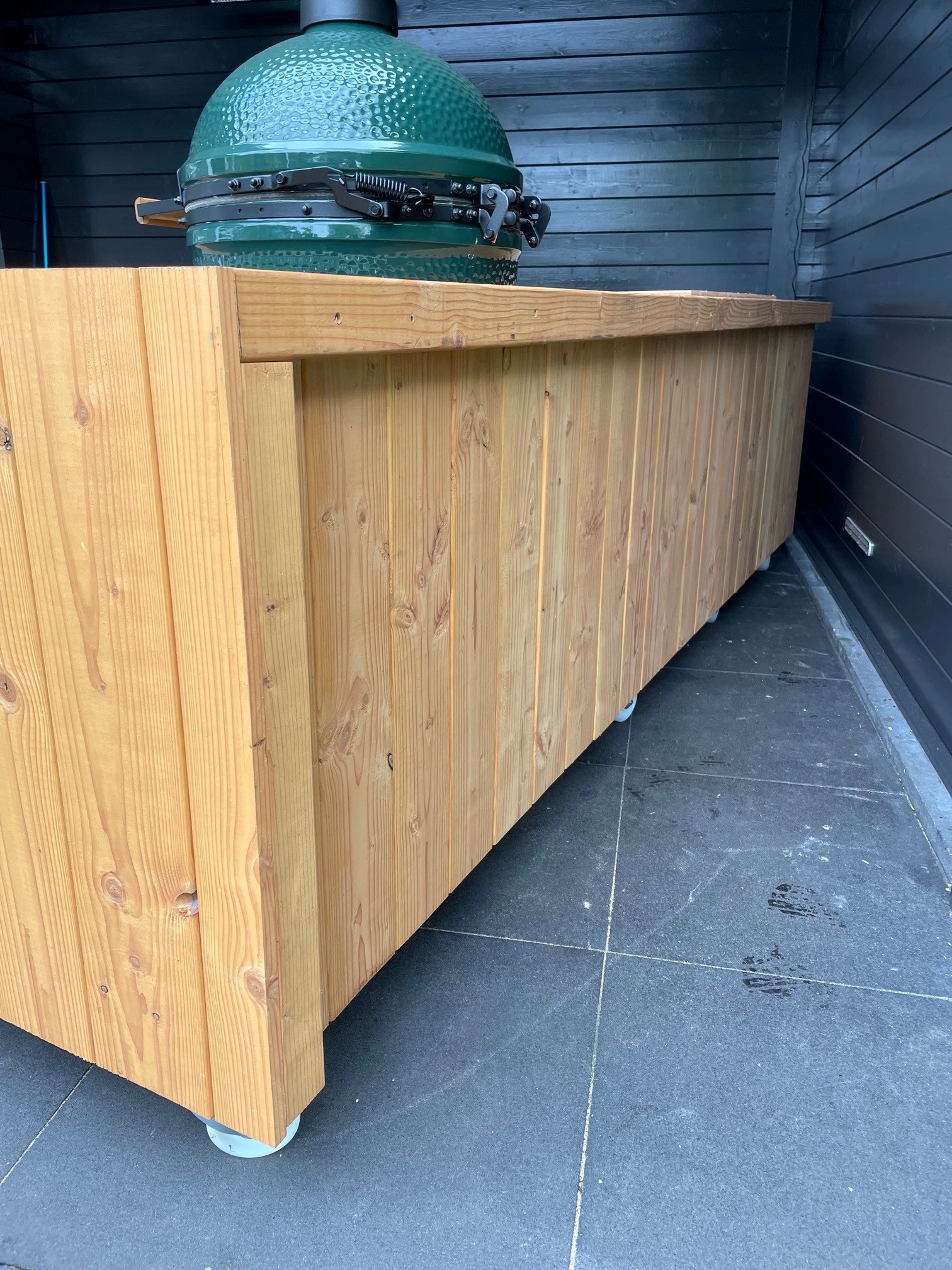

Toen was het tijd voor het meubel. helaas niet veel foto's gemaakt tijdens de weg naar het eind resultaat :(

het begin.jpg

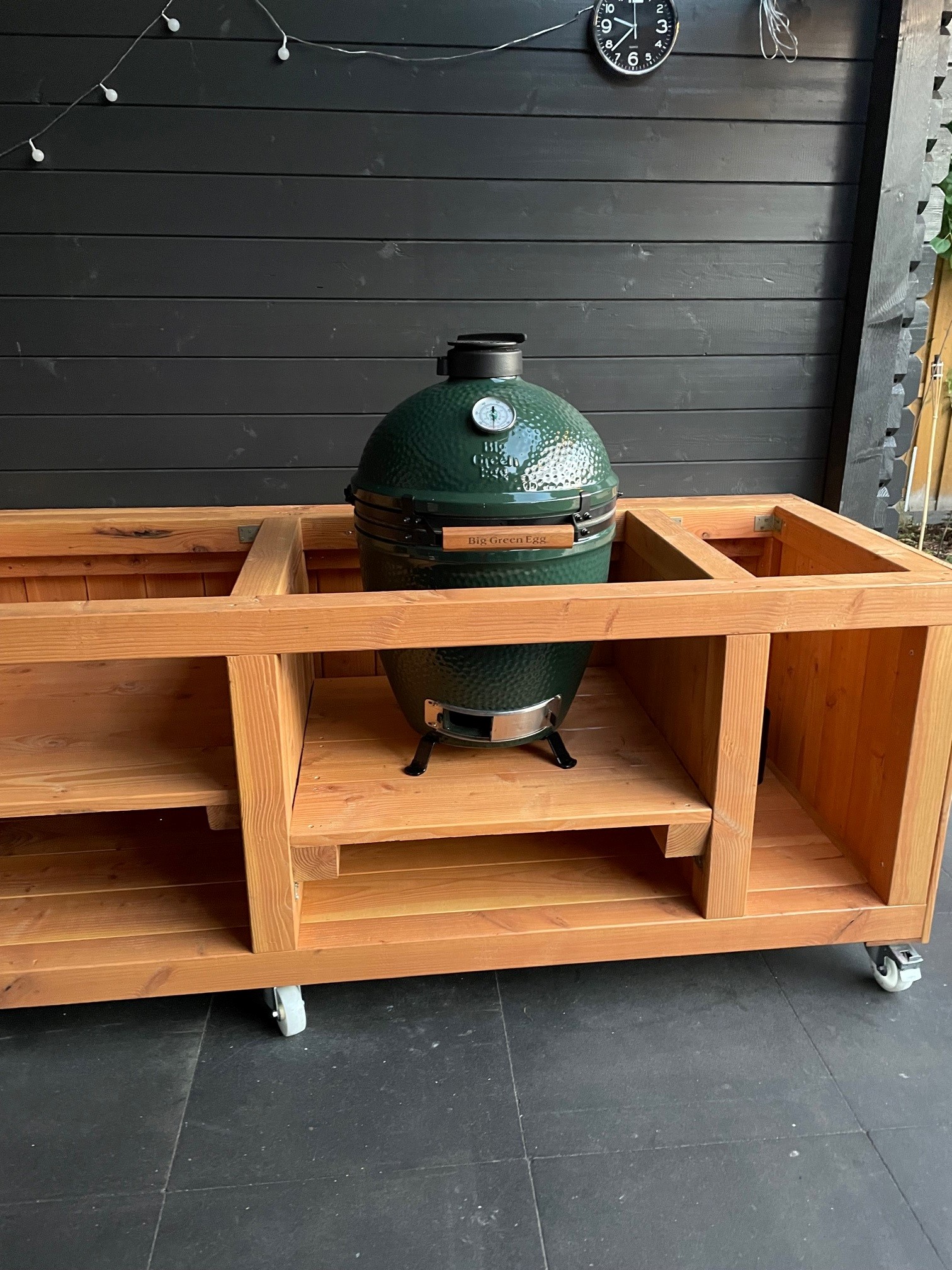

meubel 1.jpg

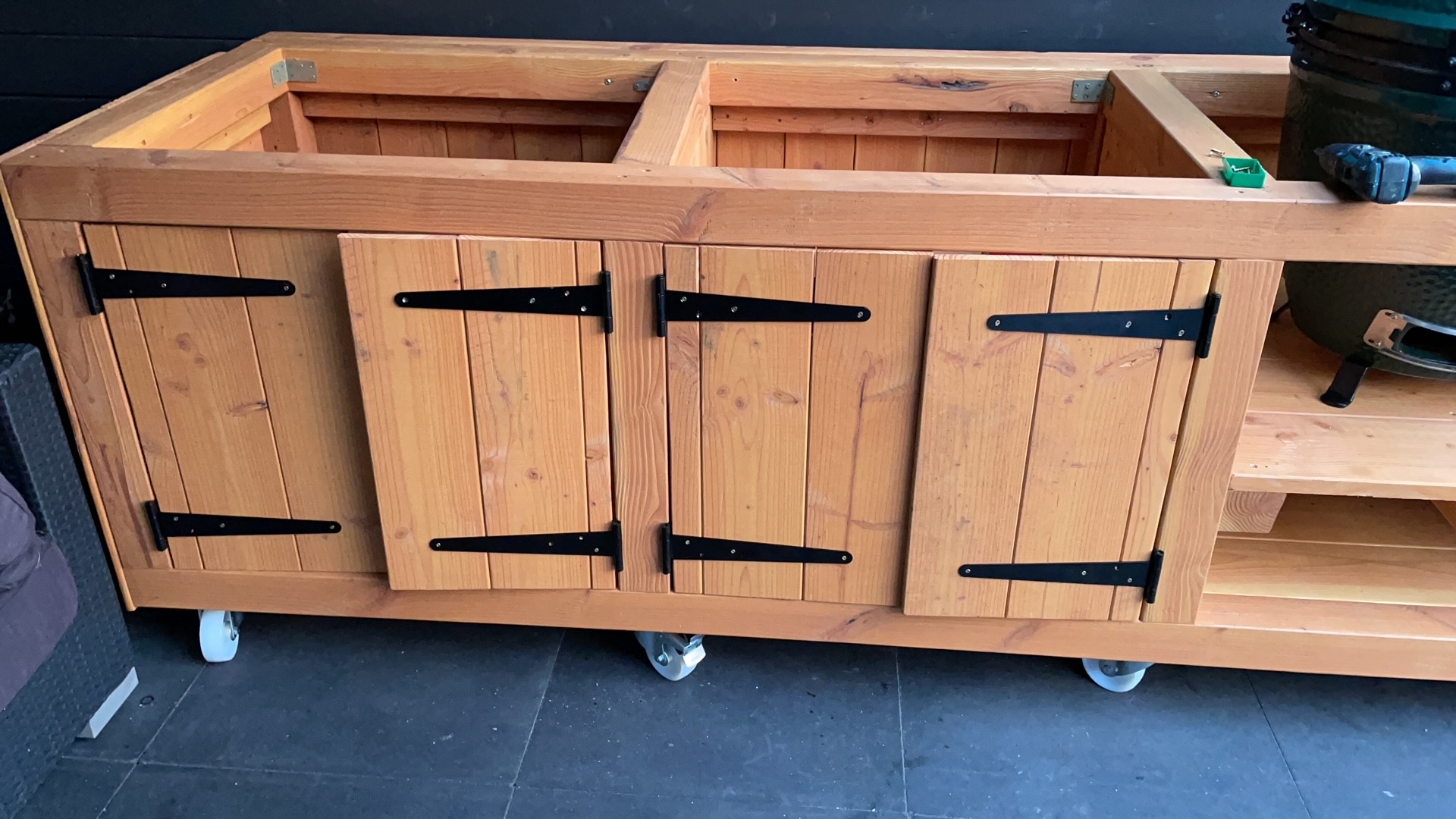

meubel 2.jpg

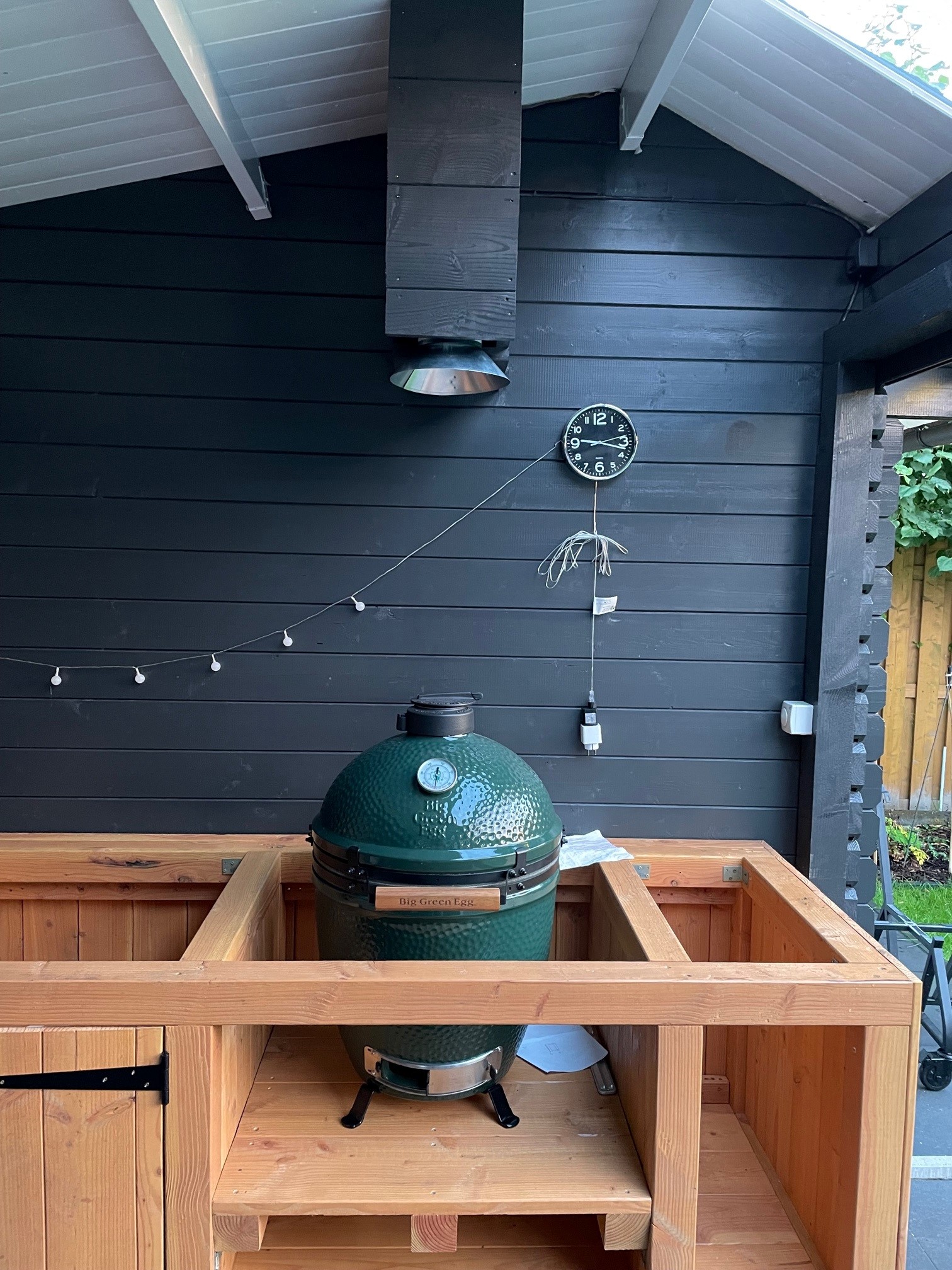

meubel 3.jpg

meubel 6.jpg

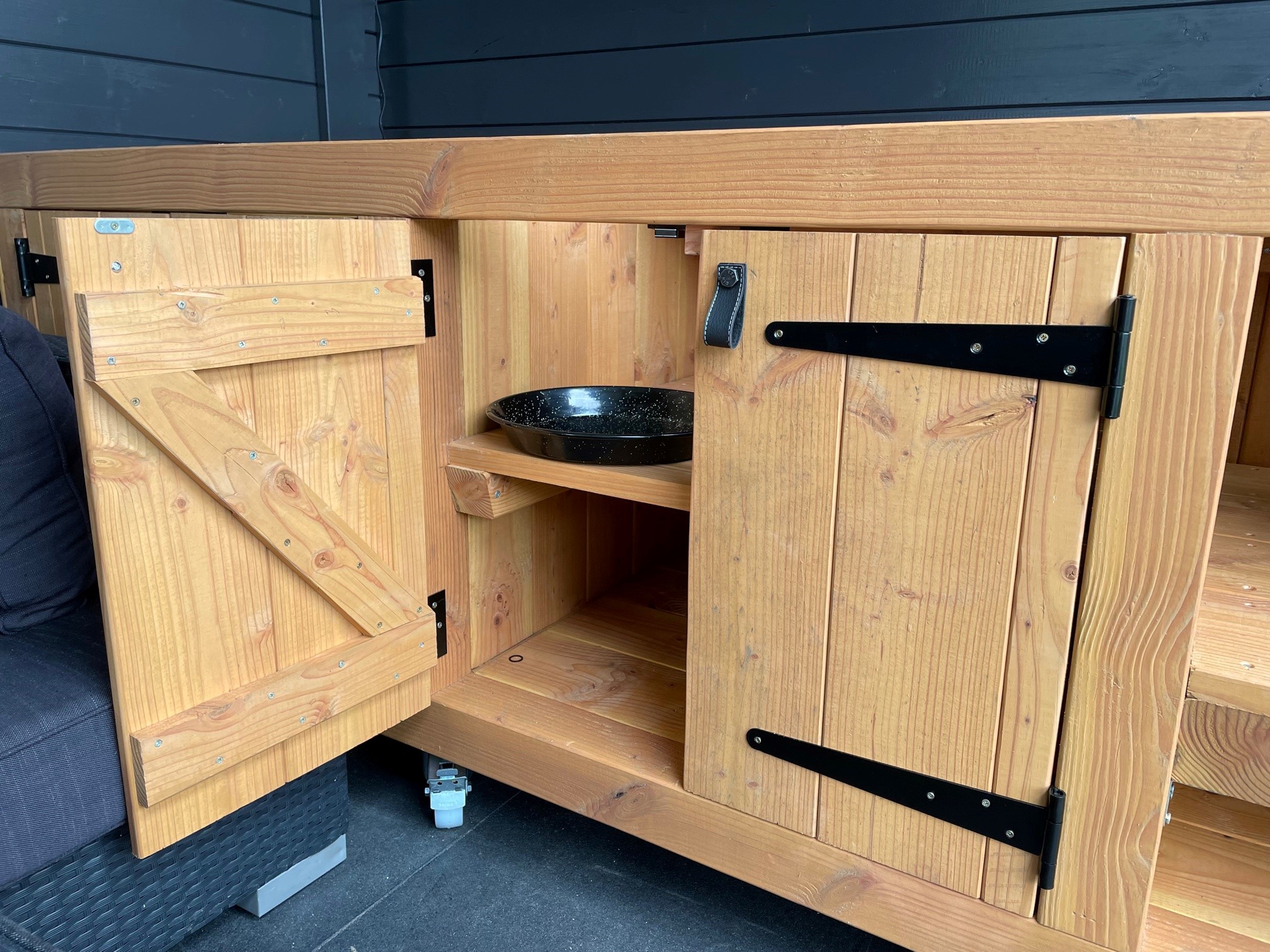

meubel 7.jpg

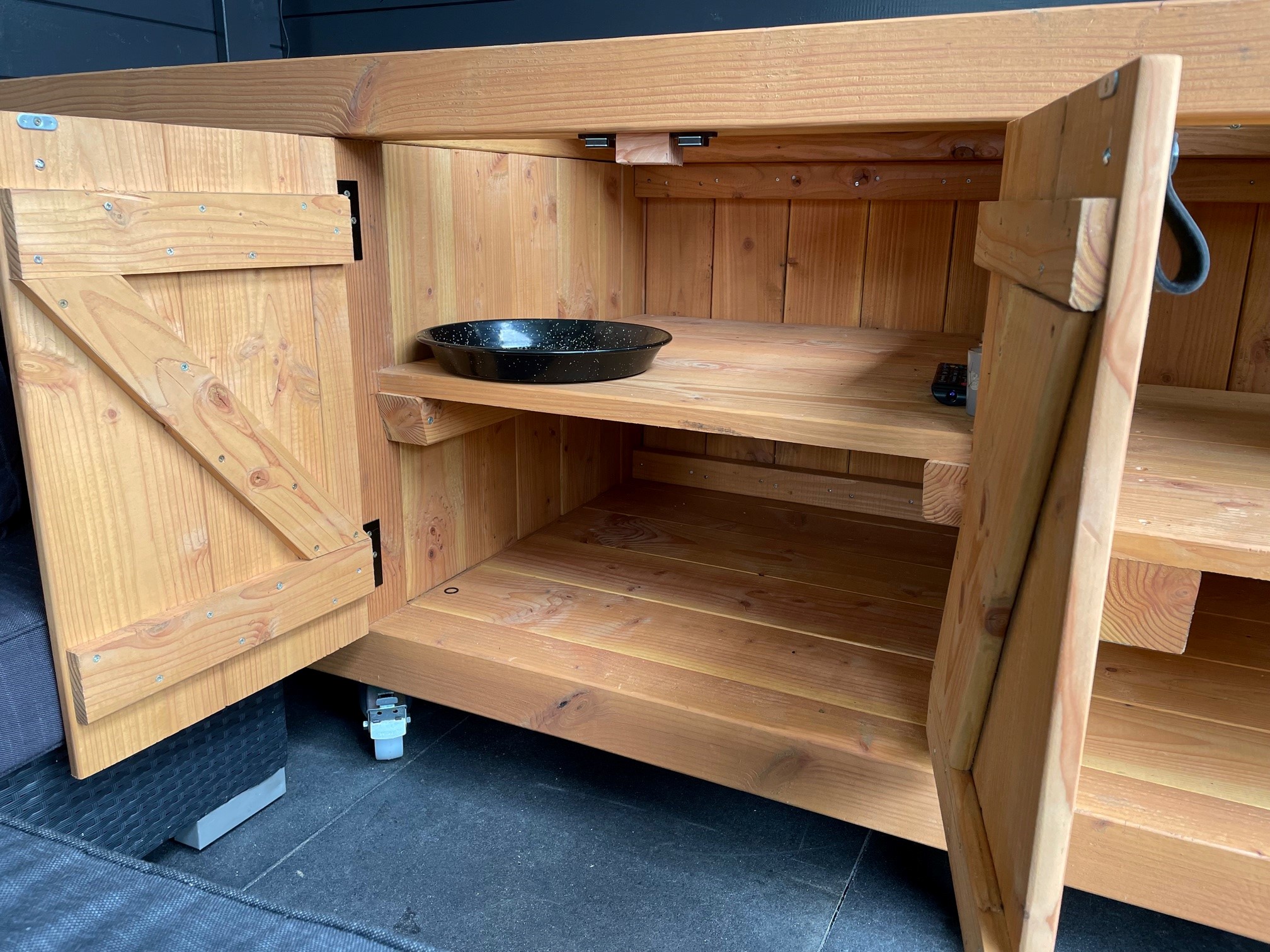

meubel 8.jpg

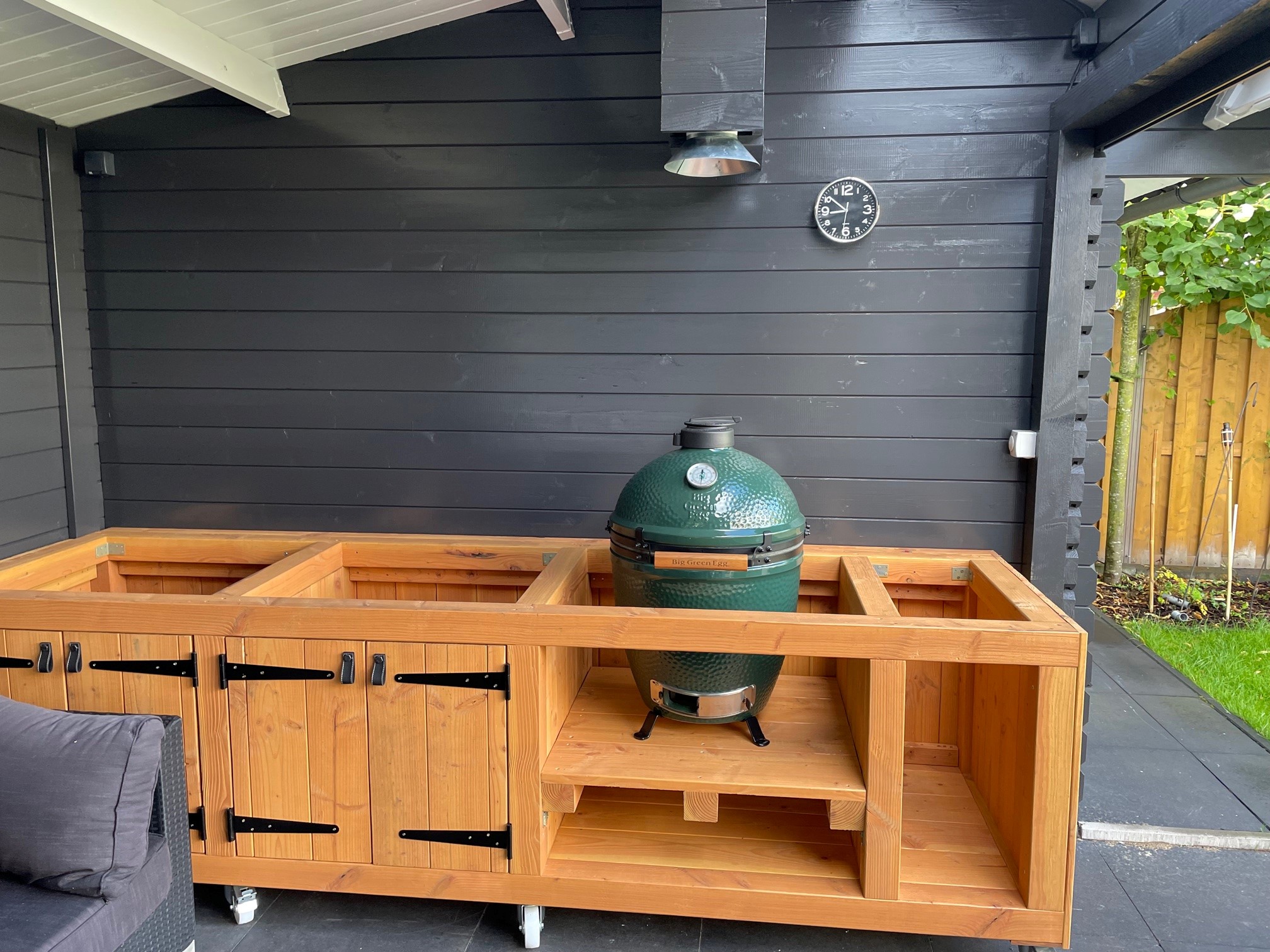

meubel 4.jpg

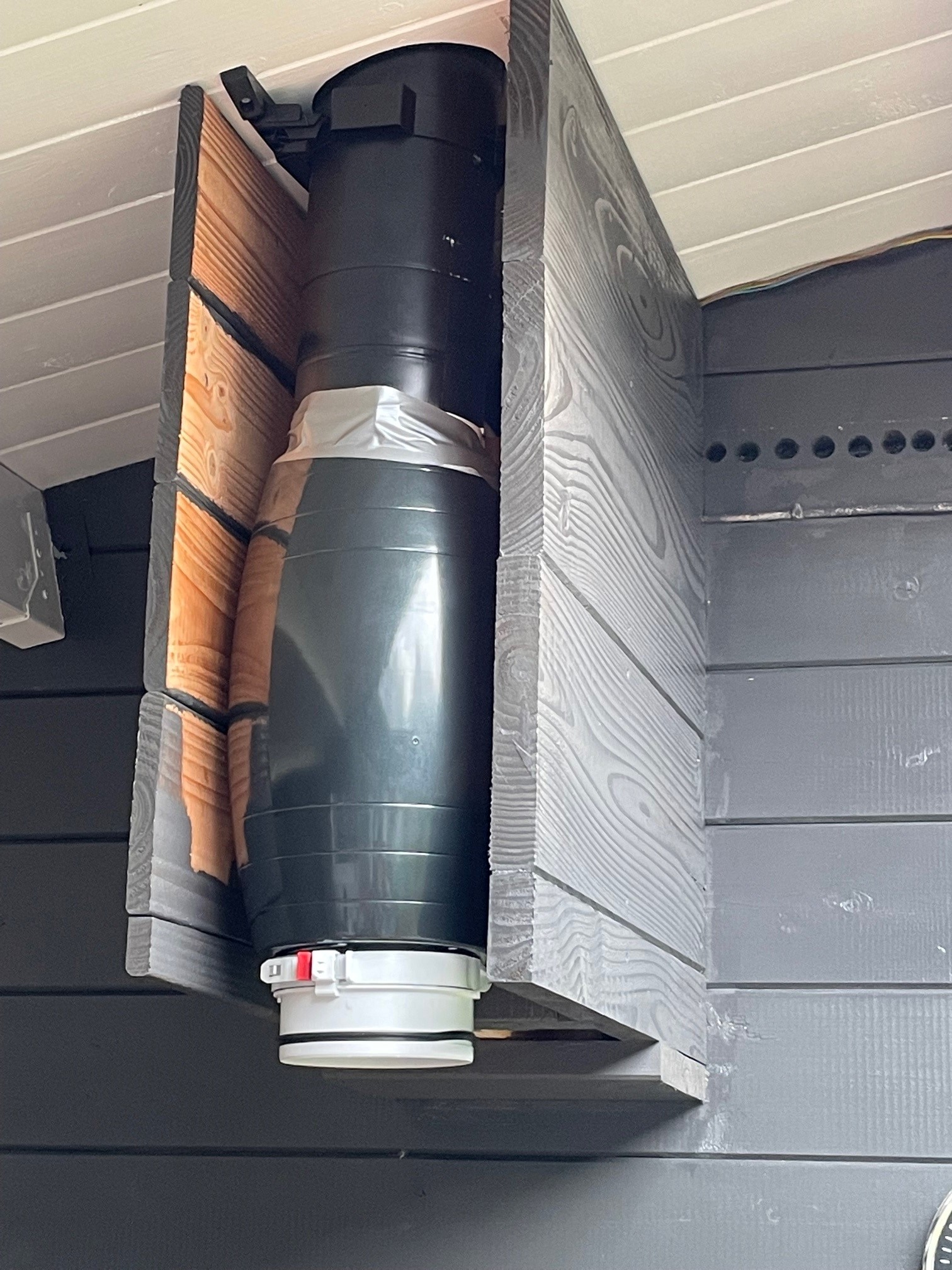

Afzuiging:

afzuiging 1.jpg



meubel 5.jpg

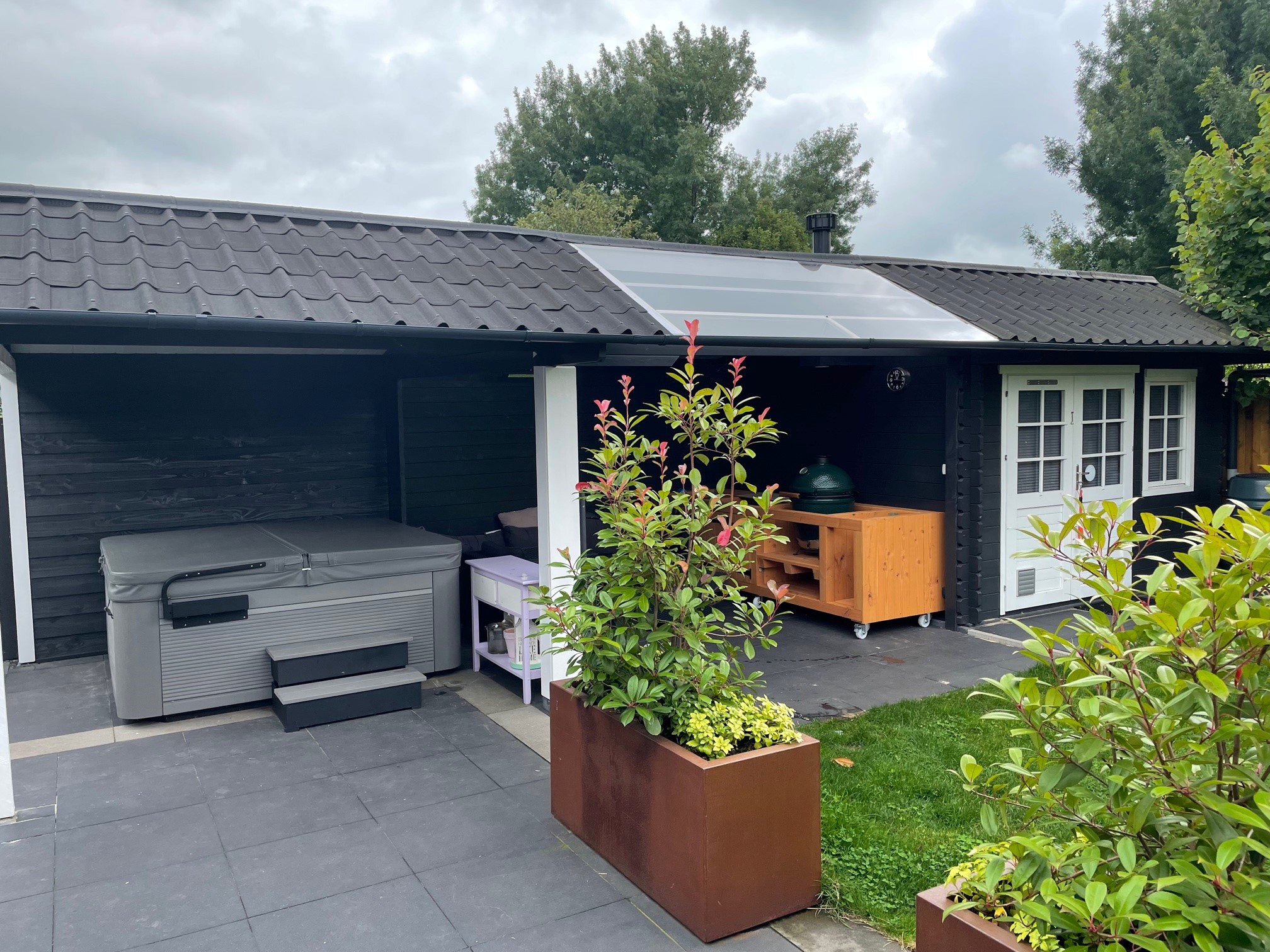

Tussentijds eindresultaat:



Stijn

Pitmaster



Berichten
795
mooi plekje!
Hoe bevalt die afzuiging?
Wat gebeurt er als je nog vol aan het roken bent en je doet de dome open? kan die het een beetje baas?


Sander288019

Vuurmaker



Berichten
84
mooi plekje!
Hoe bevalt die afzuiging?
Wat gebeurt er als je nog vol aan het roken bent en je doet de dome open? kan die het een beetje baas?
De Whisper buisventilator heeft een capaciteit van 560 m3/h
Dus dat is meer dan menig afzuiging in keuken volgens mij.
Bij veel rook zet ik hem op stand 10 en is het net een jet :)
Daarna op stand 3~4. Gruisloos.

Zonder het verlengstuk en wat wind heeft ie er moeite mee.
Maar met verlengstuk gaat het goed. Ik hoop als het straks dicht met glazendeuren het nog beter gaat omdat je dan geen last meer hebt van wind.


de volle

Pitmaster



Berichten
818
Mooi meubel wat voor blad komt erop?


Sander288019

Vuurmaker



Berichten
84

Cherrywood

Pitmaster



Berichten
694
Wow! Mooi meubel. Welke kleur lazuur heb je gebruikt?

Verstuurd vanaf mijn AC2003 met Tapatalk


de volle

Pitmaster



Berichten
818
Ben ik nog niet over uit. Denk een 4cm eiken keukenblad


Sent from my iPhone using Tapatalk

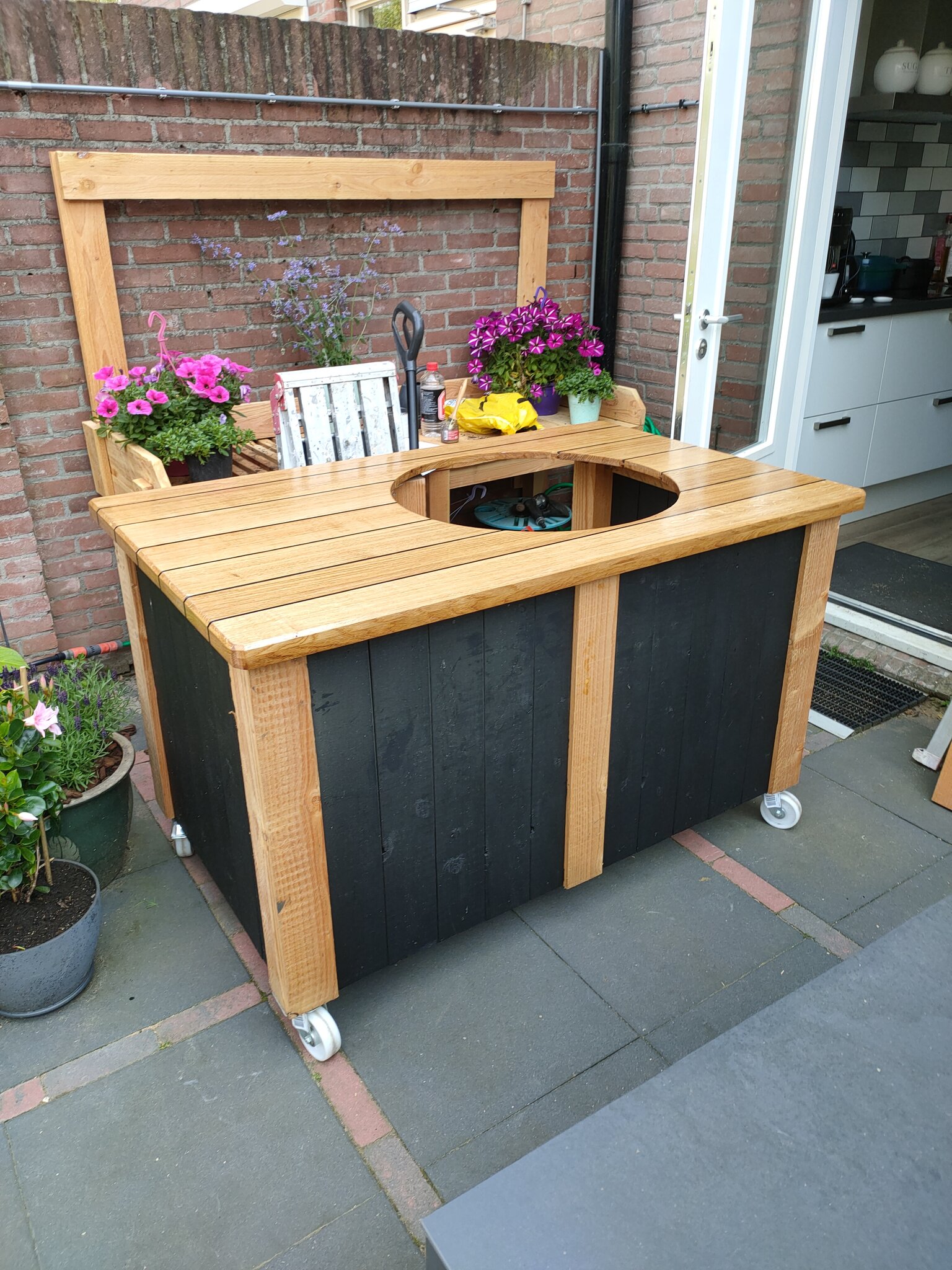

Hier met 38mm eikenblad

Het blad is opdekt aan de zijkanten en dus optisch naar 38mm De bbq moet er nog in. (word omgeruild)


mrooding

Administrator
Forumleiding






Berichten
899
Dat ziet er heel goed uit. Heb je een link van die afzuiging? Ik ben me alvast aan het oriënteren voor de overkapping in onze nieuwe woning 😁


Sander288019

Vuurmaker



Berichten
84
Dat ziet er heel goed uit. Heb je een link van die afzuiging? Ik ben me alvast aan het oriënteren voor de overkapping in onze nieuwe woning 😁
Weet niet of ik reclame mag maken maar als je zoekt op het internet "whisper gold" kom je ze tegen.


Sander288019

Vuurmaker



Berichten
84
Mooi meubel! Welke maat balken heb je gebruikt voor dit meubel?

Ik heb voor de balken 85x85 geschaafd gebruikt

Voor de planken wanden/deurtjes 18 x 160 mm

Voor de planken waar de BGE op staat 28 x 195 mm


Sent from my iPhone using Tapatalk


Sander288019

Vuurmaker



Berichten
84
Wow! Mooi meubel. Welke kleur lazuur heb je gebruikt?

Verstuurd vanaf mijn AC2003 met Tapatalk

Ik heb kleur “douglas” gebruikt: HK-Lazuur Douglas FT30468

Eerst dacht ik miss toch te donker, maar nu wel tevreden mee


Sent from my iPhone using Tapatalk


Cherrywood

Pitmaster



Berichten
694
Ik heb op mijn Douglas overkapping de transparante gebruikt.
Dacht even dat jij de White wash gebruikt.
Maar echt mooi

Verstuurd vanaf mijn AC2003 met Tapatalk


Sander288019

Vuurmaker



Berichten
84
Intussen de deuren geplaatst en het meubel afgewerkt met een eiken werkblad. Deze rondom in de zwarte beits gezet en daarna in een 2 componenten lak.

De lak had ik eerst een matte lak, maar daardoor leek het net een schoolbord (zo'n ding voor de digibord tijdperk ;) )
Dus als laatste laag de zijdeglans variant genomen.

De ronding maken ging prima met een bovenfrees, alleen was het freesje niet lang genoeg dus moet dit exact op zelfde plek doen aan beide kanten van het blad.

Rondom 2cm ruimte. hopelijk voldoende :oops:

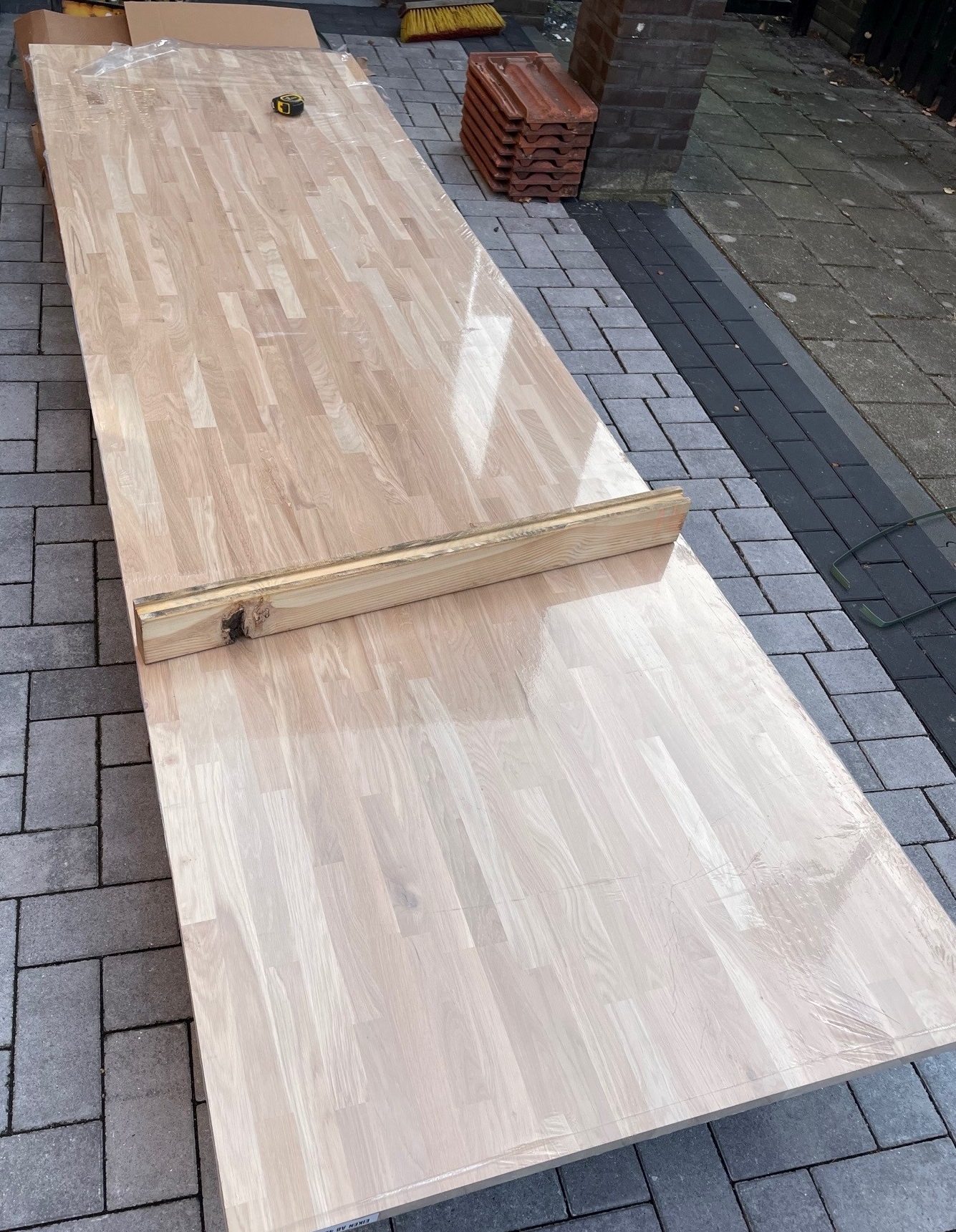

blad 1.jpg

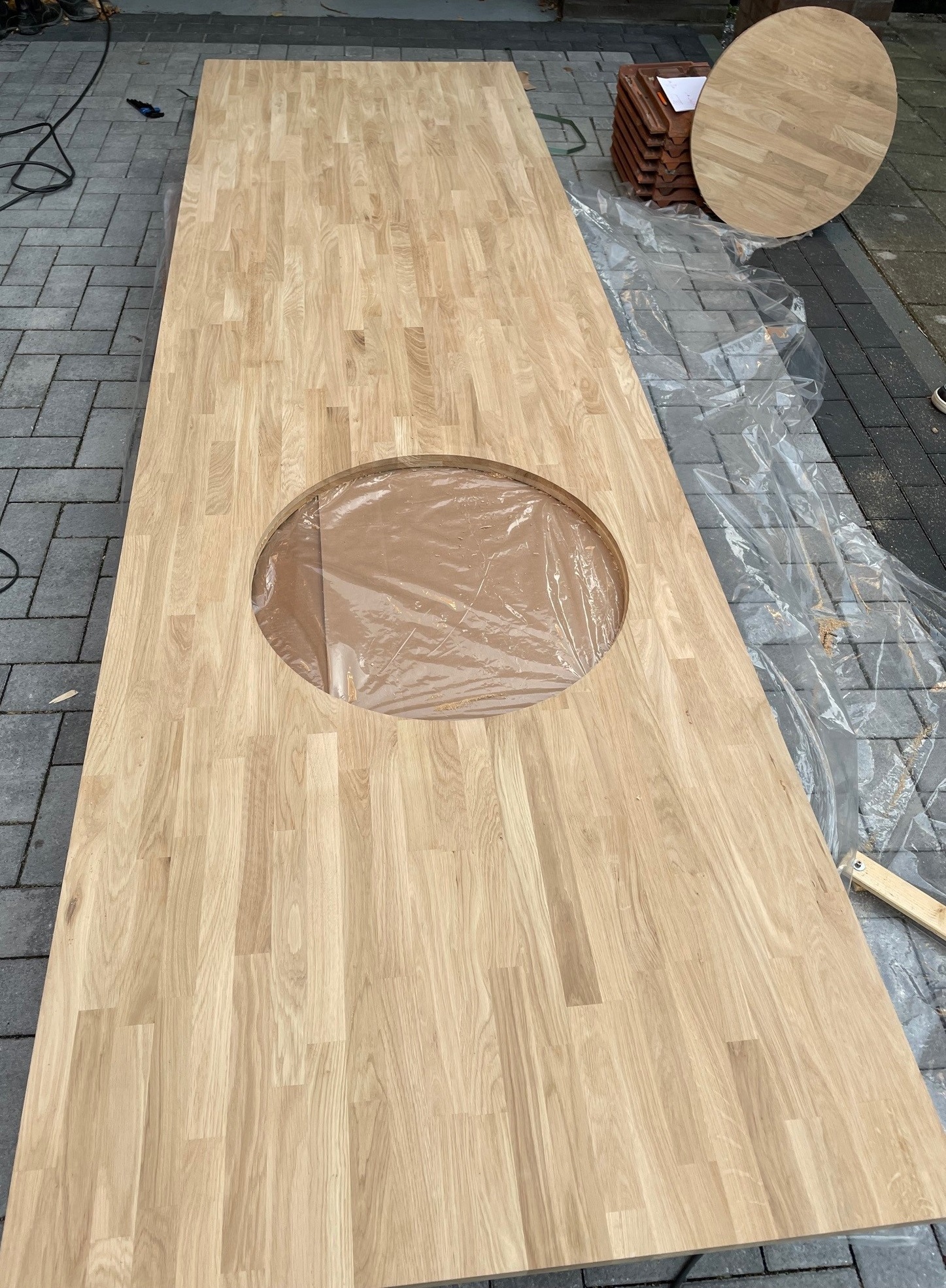

blad 2.jpg

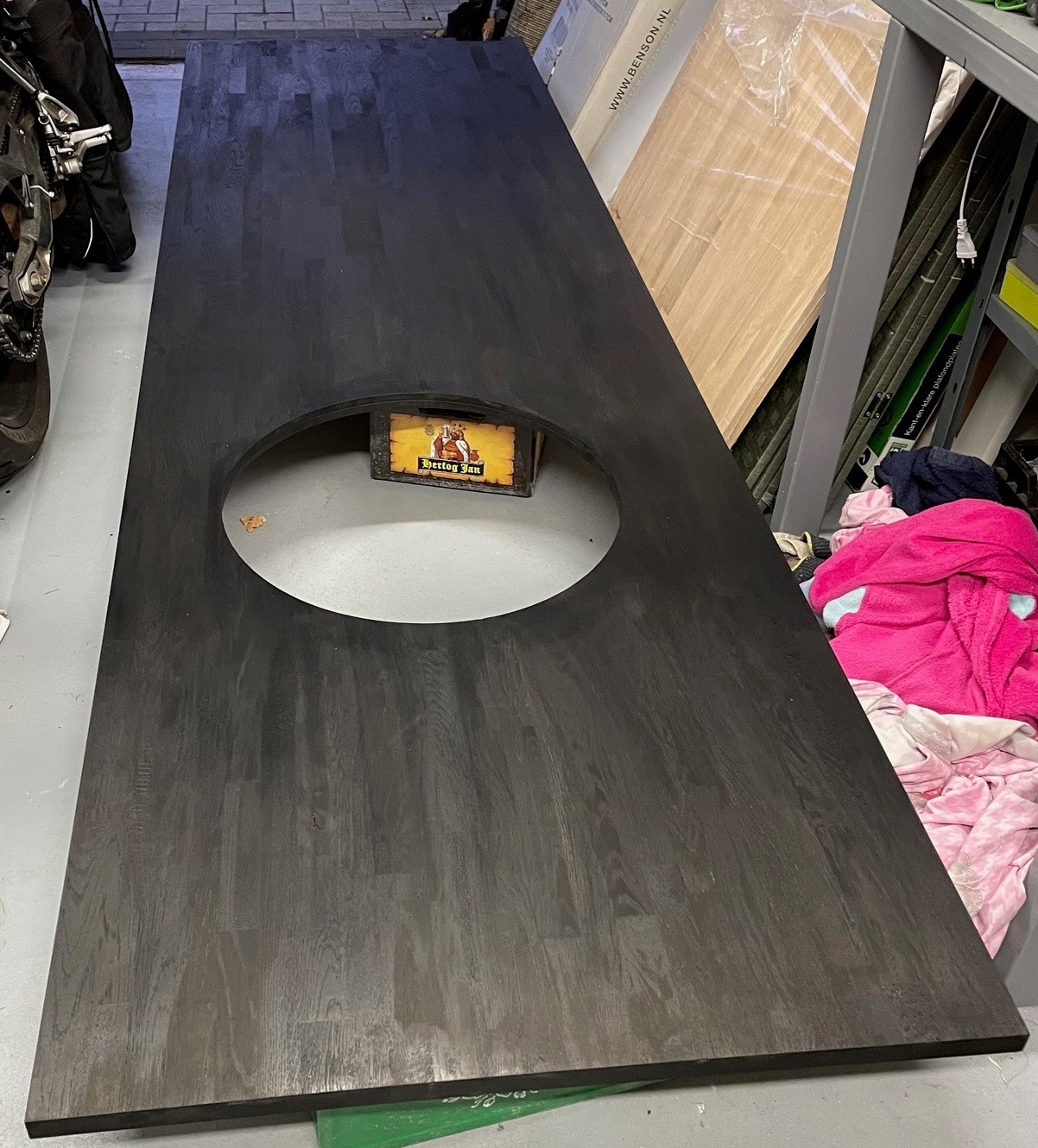

blad 3.jpg

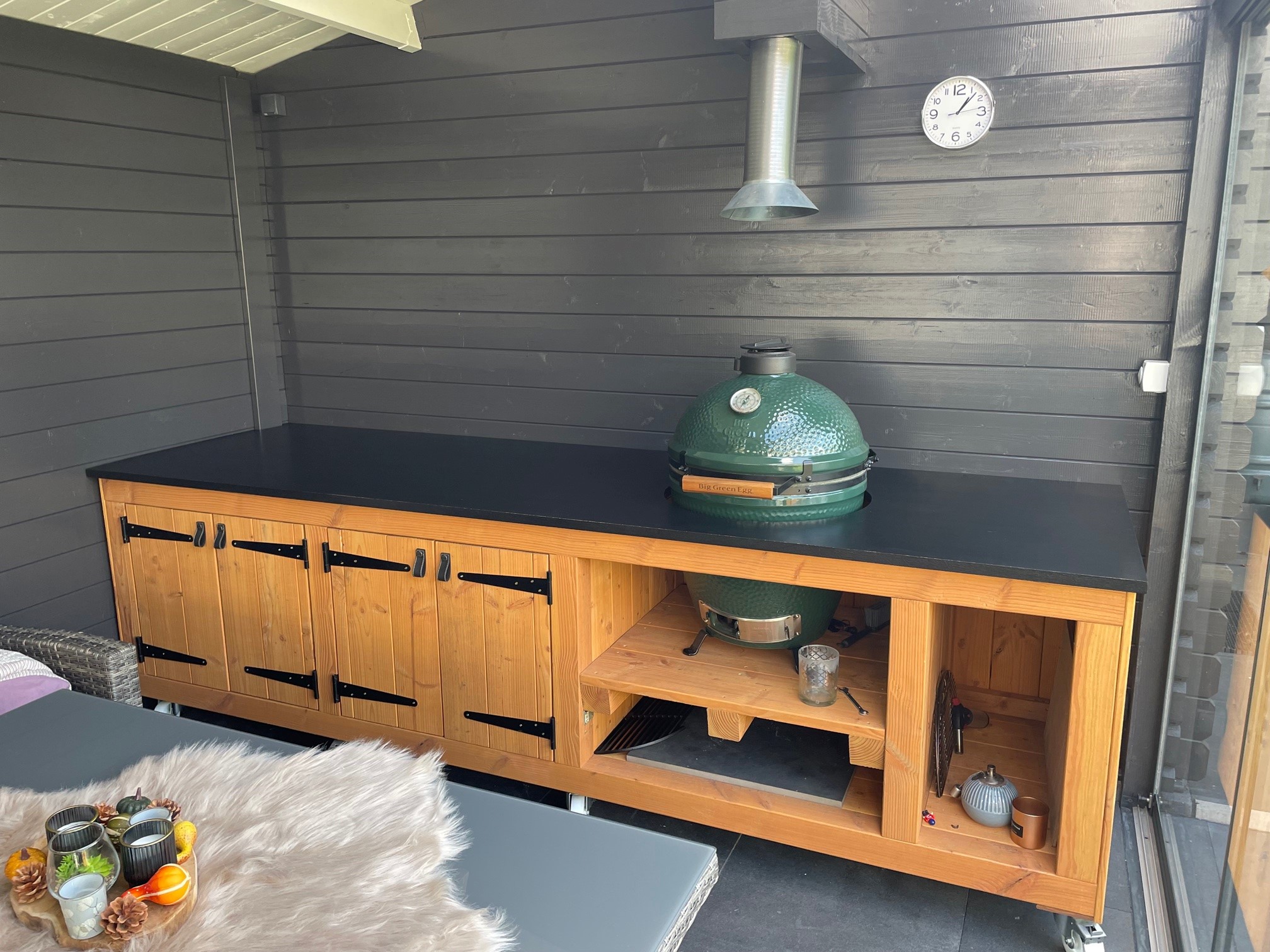

Af 2.jpg

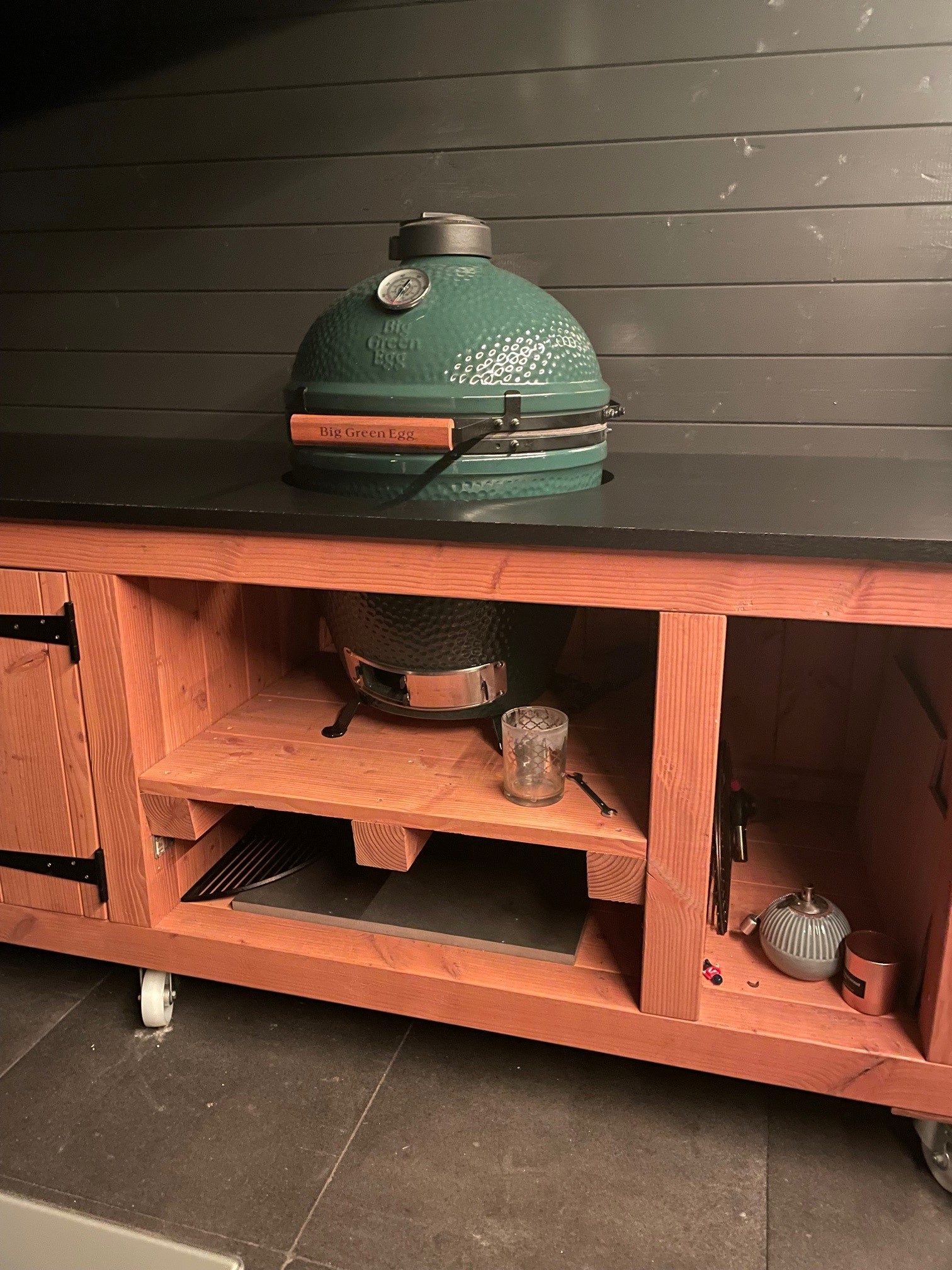

Af 1.jpg
